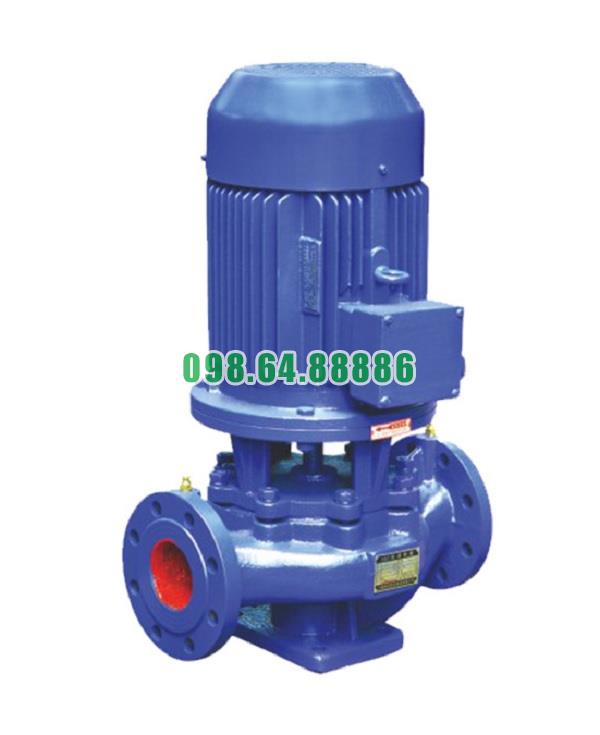

Bơm ly tâm trục đứng inline ISG100-125A gồm 5 nhóm bộ phận chính: thân bơm – cánh bơm – trục bơm – phớt cơ khí – động cơ, cùng các chi tiết phụ trợ đảm bảo bơm hoạt động ổn định, tiết kiệm điện và bền bỉ.
Đúc nguyên khối từ gang xám hoặc gang cầu, chịu lực và chịu áp tốt
Thiết kế đường hút – xả thẳng hàng (inline) theo tiêu chuẩn DN100, đấu nối nhanh và chuẩn
Định hình buồng bơm, dẫn hướng dòng chất lỏng theo đúng quỹ đạo
Giảm tổn thất áp lực nhờ cấu trúc volute tối ưu thủy lực
Bảo vệ các bộ phận quay bên trong
Gang FC/FCD hoặc inox 304/316 tùy cấu hình
Cánh dạng kín (closed impeller), cân bằng động chuẩn
Lưu lượng mạnh, hiệu suất cao, giảm rung động
Tạo lực ly tâm đẩy chất lỏng
Giúp ISG100-125A đạt hiệu suất cao và tiết kiệm điện năng
Thép hợp kim hoặc inox 304, độ cứng lớn, chống mài mòn
Trục dài theo dạng trục đứng, truyền động trực tiếp từ động cơ
Vòng bi chịu tải đảm bảo trục quay êm và ổn định
Truyền lực tới cánh bơm
Giữ sự cân bằng và ổn định của toàn bộ cụm quay
Carbon–Ceramic, SIC–SIC hoặc Tungsten Carbide
Ngăn nước rò vào động cơ
Giảm ma sát, tăng độ bền cho vòng bi và trục
Chịu nhiệt – chịu áp tốt cho vận hành liên tục
Dạng phớt cartridge hoặc phớt rời tùy nhà sản xuất
Hoạt động ổn định trong hệ thống cấp nước, HVAC, PCCC
Động cơ chuẩn IE2 hoặc IE3 tiết kiệm điện
Vỏ nhôm hoặc gang tản nhiệt nhanh, đạt tiêu chuẩn IP55 trở lên
Tốc độ 2900 rpm, mô-men khỏe, vận hành êm
Tạo năng lượng quay cho trục bơm
Giữ lưu lượng – áp lực ổn định trong quá trình vận hành
Vòng bi chịu tải hướng trục và hướng kính
Đai ốc khóa trục chống rung khi quay tốc độ cao
Giảm ma sát, duy trì độ êm của trục
Kéo dài tuổi thọ cụm quay và động cơ
Gắn kết phần thủy lực và phần động cơ thành một cụm thống nhất
Giảm rung xuống sàn, đảm bảo độ vững chắc khi chạy áp lực cao
Gioăng cao su chịu nhiệt
Ốc, vít, bu lông thép
Tai treo – khoen nâng và các nút xả khí, xả đáy
Tạo độ kín tuyệt đối cho buồng bơm
Hỗ trợ lắp đặt, bảo trì
Giúp bơm hoạt động an toàn, ổn định
Thiết kế inline đặc trưng của dòng ISG
Lắp đặt gọn, giảm chi phí đường ống, giảm tổn thất thủy lực
Tối ưu hiệu suất bơm
Giảm tiêu thụ điện năng trong hệ thống tuần hoàn – HVAC – PCCC
Bơm ly tâm trục đứng inline ISG100-125A được tạo thành từ thân bơm chắc chắn, cánh bơm hiệu suất cao, trục bền bỉ, phớt cơ khí kín tuyệt đối và động cơ tiết kiệm điện năng. Tất cả các chi tiết liên kết thành một khối đồng nhất, mang lại độ ổn định, độ bền và hiệu năng vượt trội cho các hệ thống cấp nước, tuần hoàn và công nghiệp.
Cánh bơm (Impeller) là chi tiết quan trọng nhất quyết định lưu lượng, cột áp và hiệu suất của bơm ly tâm trục đứng inline ISG100-125A. Đây là bộ phận trực tiếp truyền năng lượng từ động cơ sang chất lỏng, tạo chuyển động ly tâm để đẩy nước qua hệ thống đường ống.
Tùy theo từng phiên bản, cánh bơm ISG100-125A thường làm từ:
Gang HT200/250: dùng cho nước sạch, điều hòa, cấp nước công trình.
Inox 304/316: phù hợp với nước nóng hoặc môi trường có tính ăn mòn nhẹ.
Hợp kim đồng: chống xâm thực tốt, dùng cho các hệ áp lực cao và nước nóng.
Dòng ISG100-125A phổ biến sử dụng:
Cánh kín (Closed Impeller)
Hai đĩa chắn ở hai mặt giúp tối ưu dòng nước, tăng áp lực, giảm rò rỉ nội bộ.
Thiết kế 3–6 cánh cong dạng xoắn, giúp dòng nước di chuyển trơn tru.
Góc cánh được tối ưu để giảm tổn thất thủy lực, hạn chế rung và tiếng ồn khi vận hành.
Khi động cơ quay, trục bơm truyền lực trực tiếp đến cánh, làm chất lỏng chuyển từ tâm cánh ra vành ngoài theo lực ly tâm.
Năng lượng do cánh tạo ra giúp hình thành áp lực và đẩy nước qua họng xả của bơm.
Hiệu suất bơm cao hay thấp phụ thuộc vào:
Tốc độ quay của cánh
Đường kính cánh
Chất lượng gia công và độ chính xác cân bằng động của cánh
Cánh bơm ảnh hưởng trực tiếp phần lớn hiệu suất tổng thể. Cánh được thiết kế đúng tiêu chuẩn giúp bơm hoạt động mạnh, ổn định và tiết kiệm điện.
Cánh cân bằng động chuẩn giúp bơm chạy êm, giảm rung, bảo vệ phớt cơ khí, vòng bi và trục bơm.
Cực kỳ quan trọng trong các hệ thống:
Tăng áp nước sạch
HVAC – Chiller
Tuần hoàn công nghiệp
PCCC
Cánh được tối ưu về góc nghiêng và bề mặt giúp hạn chế bong bóng hơi hình thành, bảo vệ bơm trong môi trường nước nóng hoặc cột áp cao.
Mòn cánh do nước bẩn, cát hoặc vật rắn
Nứt hoặc gãy cánh do xâm thực mạnh hoặc va chạm khi hút nước thiếu ổn định
Khe hở giữa cánh và thân lớn làm giảm hiệu suất nghiêm trọng
Cánh mất cân bằng gây rung mạnh, làm hỏng phớt và bạc đạn
Cánh bơm là bộ phận trung tâm của bơm ly tâm trục đứng inline ISG100-125A, đóng vai trò quyết định trong việc tạo áp lực, lưu lượng và độ ổn định cho toàn hệ thống. Chọn đúng vật liệu, đúng kiểu cánh và bảo dưỡng định kỳ sẽ giúp bơm hoạt động bền bỉ, hiệu suất cao và hạn chế hư hỏng trong suốt vòng đời vận hành.
