Cơ chế hoạt động không tiếp xúc giữa các cánh khế là đặc điểm quan trọng của Máy bơm lobe 3RP-80. Trong quá trình vận hành, hai cánh khế quay ngược chiều nhau nhưng không chạm trực tiếp vào nhau. Giữa các cánh khế luôn tồn tại một khe hở kỹ thuật rất nhỏ, được kiểm soát chính xác nhờ hệ thống bánh răng đồng bộ.
Thiết kế này giúp Máy bơm lobe 3RP-80 hạn chế ma sát, giảm mài mòn và bảo vệ chất lỏng trong suốt quá trình vận chuyển.
Bên trong buồng Máy bơm lobe 3RP-80 có hai cánh khế được lắp trên hai trục song song. Mỗi cánh khế quay theo một hướng ngược nhau để tạo ra các khoang chứa chất lỏng liên tục.
Khi hai cánh khế quay, thể tích tại cửa hút tăng dần, tạo ra độ chênh áp kéo chất lỏng vào trong buồng bơm. Chất lỏng sau đó được giữ trong khoảng không giữa cánh khế và thành buồng bơm rồi di chuyển dọc theo chu vi đến cửa xả.
Hai cánh khế không trực tiếp đẩy chất lỏng qua phần giữa của buồng bơm mà mang chất lỏng đi theo hai bên thành bơm.
Hai cánh khế của Máy bơm lobe 3RP-80 không tự truyền chuyển động trực tiếp cho nhau. Chuyển động của chúng được điều khiển bởi một cặp bánh răng đồng bộ nằm trong hộp truyền động phía sau đầu bơm.
Trục chủ động nhận mô-men xoắn từ động cơ và hộp giảm tốc. Chuyển động sau đó được truyền sang trục còn lại thông qua bộ bánh răng đồng bộ.
Nhờ sự ăn khớp chính xác của bánh răng, hai cánh khế quay cùng tốc độ nhưng ngược chiều. Góc quay giữa chúng luôn được duy trì ổn định, giúp các đỉnh cánh khế đi qua nhau mà không xảy ra va chạm.
Giữa hai cánh khế luôn có một khe hở nhỏ. Khe hở này đủ để ngăn các bề mặt kim loại tiếp xúc với nhau nhưng vẫn phải đủ nhỏ để hạn chế chất lỏng chảy ngược từ phía cửa xả về phía cửa hút.
Ngoài khe hở giữa hai cánh khế, Máy bơm lobe 3RP-80 còn có khe hở giữa cánh khế với thành buồng bơm và giữa mặt bên cánh khế với nắp bơm.
Các khe hở được gia công chính xác để cân bằng giữa ba yêu cầu:
Không xảy ra tiếp xúc cơ khí
Hạn chế rò rỉ nội bộ
Duy trì lưu lượng và áp suất ổn định
Khi hai cánh khế tách dần khỏi nhau tại khu vực cửa hút, thể tích buồng hút tăng lên. Sự gia tăng thể tích làm giảm áp suất trong buồng bơm, tạo lực hút đưa chất lỏng vào bên trong.
Trong giai đoạn này, các đầu cánh khế di chuyển gần nhau nhưng vẫn giữ nguyên khe hở kỹ thuật.
Sau khi chất lỏng đi vào, nó được giữ trong các khoang hình thành giữa bề mặt cánh khế và thành buồng bơm.
Khi cánh khế tiếp tục quay, các khoang chứa chất lỏng di chuyển từ cửa hút đến cửa xả. Chất lỏng được vận chuyển theo chu vi ngoài của buồng bơm, không đi xuyên qua vị trí hai cánh khế gần nhau nhất.
Quá trình này diễn ra liên tục ở cả hai phía của buồng bơm.
Khi các cánh khế tiến đến khu vực cửa xả, thể tích khoang chứa giảm xuống. Chất lỏng bị đẩy ra khỏi buồng bơm và đi vào đường ống xả.
Tại vị trí hai cánh khế tiến gần nhau, khe hở nhỏ giúp ngăn phần lớn chất lỏng chảy ngược. Nhờ đó, Máy bơm lobe 3RP-80 có thể duy trì dòng chảy ổn định và tạo áp suất lên đến 0,7 MPa.
Máy bơm lobe 3RP-80 vận hành ở tốc độ khoảng 500 vòng/phút. Đây là mức tốc độ tương đối thấp so với nhiều dòng bơm ly tâm.
Tốc độ quay thấp giúp giảm lực quán tính tác động lên cánh khế và trục bơm. Nhờ đó, hệ thống bánh răng đồng bộ có thể duy trì chính xác vị trí tương đối giữa hai cánh khế.
Tốc độ 500 vòng/phút còn giúp giảm rung động, hạn chế biến dạng cơ học và giảm nguy cơ cánh khế bị lệch khỏi vị trí thiết kế.
Do hai cánh khế không chạm vào nhau nên không phát sinh ma sát trực tiếp giữa các bề mặt quay. Điều này giúp giảm tốc độ mài mòn của cánh khế và kéo dài thời gian sử dụng của đầu bơm.
Cơ chế không tiếp xúc cũng giúp hạn chế phát sinh nhiệt trong buồng bơm.
Các cánh khế không phụ thuộc vào chất lỏng để bôi trơn bề mặt tiếp xúc. Vì vậy, Máy bơm lobe 3RP-80 có thể vận chuyển nhiều loại chất lỏng có độ nhớt khác nhau mà không làm thay đổi nguyên lý hoạt động.
Tuy nhiên, máy vẫn không nên chạy khô trong thời gian dài vì phớt làm kín có thể bị nóng và hư hỏng.
Việc các cánh khế không va chạm và quay ở tốc độ thấp giúp giảm lực cắt tác động lên lưu chất.
Đặc điểm này phù hợp với các chất lỏng dễ tạo bọt, dễ tách lớp hoặc cần duy trì cấu trúc như nhũ tương, kem, siro, nước sốt và các hỗn hợp có độ nhớt cao.
Nếu hai cánh bơm tiếp xúc trực tiếp, quá trình ma sát có thể tạo ra các hạt kim loại nhỏ. Với cơ chế không tiếp xúc, nguy cơ này được hạn chế đáng kể.
Điều đó giúp Máy bơm lobe 3RP-80 phù hợp hơn với những dây chuyền yêu cầu độ sạch cao.
Bánh răng đồng bộ quyết định trực tiếp đến vị trí tương đối của hai cánh khế. Nếu bánh răng bị mòn, lỏng hoặc lắp sai vị trí, góc quay giữa hai cánh có thể thay đổi.
Khi đó, cánh khế có nguy cơ va chạm vào nhau trong quá trình vận hành.
Trục bơm và ổ bi có nhiệm vụ giữ cánh khế quay đúng tâm. Nếu ổ bi bị mòn hoặc trục bị cong, cánh khế có thể dao động và làm mất khe hở thiết kế.
Dấu hiệu thường gặp là máy rung mạnh, phát ra tiếng kêu bất thường hoặc nhiệt độ đầu bơm tăng cao.
Các vật cứng như mảnh kim loại, đá hoặc tạp chất lớn có thể mắc giữa hai cánh khế. Khi đó, cánh khế có thể bị biến dạng, lệch vị trí hoặc va chạm trực tiếp.
Vì vậy, hệ thống nên được lắp bộ lọc phù hợp tại đường hút nếu lưu chất có nguy cơ chứa tạp chất cứng.
Nhiệt độ cao có thể làm cánh khế, trục và thân bơm giãn nở. Nếu mức giãn nở vượt quá giới hạn thiết kế, khe hở giữa các cánh khế có thể bị thu hẹp.
Khi vận chuyển chất lỏng nóng, cần lựa chọn khe hở, vật liệu và cấu hình đầu bơm phù hợp với nhiệt độ làm việc thực tế.
Trong điều kiện bình thường, Máy bơm lobe 3RP-80 vận hành tương đối êm. Nếu cánh khế bắt đầu tiếp xúc hoặc va chạm, máy có thể xuất hiện những dấu hiệu như:
Tiếng va đập hoặc tiếng kim loại bất thường
Đầu bơm rung mạnh
Nhiệt độ buồng bơm tăng nhanh
Lưu lượng giảm
Động cơ tăng dòng điện
Bề mặt cánh khế xuất hiện vết xước
Bánh răng đồng bộ phát ra tiếng ồn lớn
Khi xuất hiện các dấu hiệu này, cần dừng máy để kiểm tra khe hở, ổ bi, trục và vị trí bánh răng đồng bộ.
Cơ chế hoạt động không tiếp xúc giữa các cánh khế của Máy bơm lobe 3RP-80 được tạo nên bởi bộ bánh răng đồng bộ, hai trục song song và hệ thống khe hở được gia công chính xác. Hai cánh khế quay ngược chiều, di chuyển sát nhau nhưng không tiếp xúc trực tiếp.
Thiết kế này giúp Máy bơm lobe 3RP-80 giảm ma sát, hạn chế mài mòn, giảm sinh nhiệt và bảo vệ cấu trúc của chất lỏng. Để duy trì trạng thái không tiếp xúc, người sử dụng cần bảo đảm bánh răng, trục, ổ bi và khe hở cánh khế luôn được kiểm tra và căn chỉnh đúng kỹ thuật.
Mật rỉ đường là chất lỏng có độ nhớt cao, tính kết dính lớn và khả năng chảy kém, đặc biệt khi nhiệt độ môi trường xuống thấp. Vì vậy, việc lựa chọn thiết bị bơm phù hợp có ý nghĩa rất quan trọng đối với hiệu quả vận chuyển, độ ổn định của dây chuyền và chất lượng nguyên liệu.
Máy bơm lobe 3RP-80 chuyên dùng để vận chuyển mật rỉ đường độ nhớt cao là giải pháp phù hợp cho các nhà máy sản xuất đường, thức ăn chăn nuôi, cồn công nghiệp, lên men và chế biến thực phẩm. Với nguyên lý dịch chuyển tích cực, tốc độ quay thấp và lưu lượng lớn, thiết bị có thể vận chuyển mật rỉ đường ổn định mà không làm biến đổi mạnh cấu trúc của chất lỏng.
Mật rỉ đường là sản phẩm phụ thu được sau quá trình kết tinh đường. Thành phần của mật rỉ đường thường chứa đường chưa kết tinh, khoáng chất, hợp chất hữu cơ và một lượng chất rắn hòa tan lớn.
Độ nhớt của mật rỉ đường có thể tăng nhanh khi nhiệt độ giảm. Khi mật nguội, khả năng chảy trong đường ống trở nên chậm hơn, lực cản tăng và động cơ bơm phải làm việc nặng hơn.
Các loại bơm tốc độ cao thường gặp tình trạng:
Khó hút mật rỉ đường vào buồng bơm.
Lưu lượng thực tế giảm mạnh.
Động cơ dễ quá tải.
Chất lỏng bị khuấy trộn và phát sinh nhiệt.
Hiện tượng xâm thực có thể xuất hiện ở đường hút.
Máy bơm lobe 3RP-80 khắc phục những hạn chế này nhờ khả năng hút tốt và cơ chế vận chuyển chất lỏng theo từng khoang thể tích kín.
Mật rỉ đường có xu hướng bám lên thành ống, cánh bơm và các bộ phận tiếp xúc. Nếu thiết kế bơm có nhiều khe hẹp hoặc chi tiết phức tạp, cặn mật có thể tích tụ, làm giảm hiệu suất và gây khó khăn khi vệ sinh.
Buồng bơm của máy bơm lobe 3RP-80 có kết cấu tương đối thông thoáng, thuận tiện cho việc tháo kiểm tra và làm sạch sau quá trình vận hành.
Máy bơm lobe 3RP-80 hoạt động theo nguyên lý dịch chuyển tích cực. Bên trong buồng bơm có hai rotor dạng cánh khế quay đồng bộ nhờ hệ thống bánh răng truyền động.
Khi hai cánh khế quay tách ra tại cửa hút, thể tích khoang hút tăng lên. Áp suất trong buồng bơm giảm, tạo lực hút đưa mật rỉ đường từ bồn chứa vào bên trong.
Khả năng tạo chân không tương đối tốt giúp máy bơm lobe 3RP-80 hút được chất lỏng có độ nhớt cao mà không cần vận tốc quay quá lớn.
Mật rỉ đường được giữ trong các khoang kín hình thành giữa bề mặt cánh khế và thành buồng bơm. Khi rotor tiếp tục quay, từng lượng mật rỉ đường được đưa từ phía hút sang phía xả.
Quá trình này diễn ra liên tục, tạo ra dòng chảy đều và hạn chế tình trạng trượt dòng bên trong bơm.
Khi các cánh khế tiến gần nhau tại cửa xả, thể tích khoang chứa giảm xuống. Mật rỉ đường được đẩy ra đường ống với áp suất ổn định.
Do cánh bơm không trực tiếp ép nghiền chất lỏng bằng tốc độ cao, cấu trúc và đặc tính của mật rỉ đường được duy trì tốt hơn.
Máy bơm lobe 3RP-80 có các thông số kỹ thuật phù hợp với hệ thống vận chuyển mật rỉ đường quy mô vừa và lớn:
Lưu lượng: 24 m³/h.
Áp suất làm việc: 0,7 MPa.
Tốc độ quay: 500 vòng/phút.
Đường kính kết nối: DN80.
Công suất động cơ: 11 kW.
Lưu lượng 24 m³/h giúp máy bơm lobe 3RP-80 vận chuyển một lượng mật rỉ đường tương đối lớn trong thời gian ngắn. Thiết bị có thể sử dụng để chuyển mật giữa bồn chứa, cấp nguyên liệu cho dây chuyền phối trộn hoặc đưa mật vào khu vực lên men.
Dòng chảy ổn định còn giúp hệ thống dễ kiểm soát khối lượng nguyên liệu cấp vào từng công đoạn.
Tốc độ quay 500 vòng/phút là một ưu điểm quan trọng khi vận chuyển mật rỉ đường độ nhớt cao. Tốc độ thấp giúp hạn chế ma sát, giảm sinh nhiệt và tránh làm mật bị khuấy quá mạnh.
So với các dòng bơm hoạt động ở tốc độ hàng nghìn vòng mỗi phút, máy bơm lobe 3RP-80 có khả năng vận chuyển chất lỏng đặc nhẹ nhàng và ổn định hơn.
Mật rỉ đường tạo ra lực cản lớn khi di chuyển trong đường ống, đặc biệt với đường ống dài, nhiều co cút hoặc có chênh lệch độ cao.
Khả năng làm việc ở áp suất 0,7 MPa giúp máy bơm lobe 3RP-80 duy trì dòng chảy trong những hệ thống có trở lực tương đối cao. Tuy nhiên, đường ống vẫn cần được thiết kế hợp lý để giảm tổn thất áp suất và tránh quá tải cho bơm.
Đường kính kết nối DN80 tạo tiết diện dòng chảy đủ lớn để mật rỉ đường đi qua thuận lợi hơn. Kích thước đường ống lớn giúp giảm vận tốc cục bộ, hạn chế tổn thất áp suất và giảm nguy cơ tắc nghẽn.
Khi lắp đặt, đường ống hút nên có đường kính bằng hoặc lớn hơn cửa hút của bơm để bảo đảm khả năng cấp liệu ổn định.
Mật rỉ đường có độ nhớt cao đòi hỏi mô-men xoắn lớn để quay rotor và đẩy chất lỏng qua hệ thống. Động cơ 11 kW giúp máy bơm lobe 3RP-80 duy trì khả năng làm việc ổn định trong điều kiện tải nặng.
Để bảo vệ động cơ, hệ thống nên được trang bị thiết bị chống quá tải, rơ-le nhiệt và biến tần phù hợp.
Máy bơm lobe 3RP-80 không phụ thuộc nhiều vào lực ly tâm. Chất lỏng được vận chuyển nhờ sự thay đổi thể tích trong buồng bơm, vì vậy hiệu suất vẫn được duy trì tốt khi độ nhớt của mật rỉ đường tăng lên.
Mỗi vòng quay của rotor tạo ra một lượng dịch chuyển tương đối ổn định. Nhờ đó, lưu lượng đầu ra ít dao động và có thể điều chỉnh bằng cách thay đổi tốc độ quay.
Đặc điểm này phù hợp với các hệ thống cần cấp mật rỉ đường theo định lượng.
Tốc độ quay thấp và lực cắt nhỏ giúp quá trình vận chuyển diễn ra nhẹ nhàng. Mật rỉ đường không bị khuấy trộn quá mạnh, hạn chế phát sinh bọt và giảm nguy cơ thay đổi tính chất nguyên liệu.
Trong một số hệ thống, máy bơm lobe có thể đảo chiều quay để thay đổi hướng vận chuyển. Tính năng này hỗ trợ thu hồi mật trong đường ống hoặc chuyển nguyên liệu giữa các bồn chứa khác nhau.
Việc đảo chiều cần được thực hiện đúng quy trình và phù hợp với thiết kế của phớt, van và hệ thống đường ống.
Mật rỉ đường dễ bám cặn nên công tác vệ sinh có vai trò rất quan trọng. Kết cấu của máy bơm lobe 3RP-80 cho phép tiếp cận buồng bơm, rotor và phớt làm kín tương đối thuận tiện.
Vệ sinh định kỳ giúp hạn chế cặn đóng cứng, giảm ma sát và kéo dài tuổi thọ thiết bị.
Máy bơm lobe 3RP-80 có thể dùng để hút mật rỉ đường từ bồn chứa chính và chuyển sang bồn trung gian trước khi phối trộn hoặc gia nhiệt.
Trong sản xuất thức ăn chăn nuôi, mật rỉ đường được sử dụng để bổ sung năng lượng, tăng độ kết dính và cải thiện mùi vị sản phẩm. Máy bơm lobe 3RP-80 giúp cấp mật liên tục vào máy trộn với lưu lượng ổn định.
Mật rỉ đường là nguồn nguyên liệu phổ biến trong sản xuất cồn, men và các sản phẩm sinh học. Bơm lobe giúp vận chuyển mật từ bồn chứa đến bồn pha loãng hoặc bồn lên men mà không làm gián đoạn dây chuyền.
Khi nhiệt độ thấp, mật rỉ đường có thể được tuần hoàn qua bộ trao đổi nhiệt để giảm độ nhớt. Máy bơm lobe 3RP-80 phù hợp với nhiệm vụ tuần hoàn nhờ khả năng vận chuyển chất lỏng đặc ở tốc độ thấp.
Đường ống hút nên được bố trí càng ngắn càng tốt, hạn chế co gấp và thu nhỏ tiết diện đột ngột. Đường ống phức tạp làm tăng tổn thất áp suất và giảm khả năng hút của bơm.
Nên đặt máy bơm lobe 3RP-80 gần bồn mật rỉ đường và thấp hơn mức chất lỏng nếu điều kiện lắp đặt cho phép. Cách bố trí này giúp mật tự chảy vào cửa hút, giảm tải cho bơm khi khởi động.
Trong môi trường nhiệt độ thấp, mật rỉ đường có thể trở nên rất đặc. Hệ thống nên có áo gia nhiệt cho bồn, đường ống hoặc buồng bơm để duy trì độ nhớt trong giới hạn phù hợp.
Nhiệt độ gia nhiệt cần được kiểm soát để tránh làm biến đổi chất lượng mật hoặc gây đóng cặn đường.
Bơm lobe là bơm dịch chuyển tích cực nên áp suất có thể tăng nhanh nếu đường xả bị khóa. Vì vậy, hệ thống cần trang bị van an toàn hoặc đường bypass để bảo vệ bơm, động cơ và đường ống.
Mật rỉ đường có vai trò hỗ trợ bôi trơn và làm mát một số bề mặt tiếp xúc. Chạy khô kéo dài có thể làm phớt cơ khí nóng lên, gây mài mòn hoặc rò rỉ.
Trước khi khởi động, cần kiểm tra bồn chứa, van hút và tình trạng chất lỏng trong buồng bơm.
Sau khi dừng máy, nên xả hết mật còn lại trong buồng bơm và đường ống. Có thể sử dụng nước ấm hoặc dung dịch vệ sinh phù hợp để làm mềm và loại bỏ cặn bám.
Không nên để mật rỉ đường khô cứng bên trong bơm vì có thể làm rotor bị kẹt khi khởi động lại.
Phớt là bộ phận dễ chịu ảnh hưởng bởi nhiệt, cặn bẩn và áp suất. Cần kiểm tra định kỳ tình trạng rò rỉ tại vị trí trục bơm.
Nếu xuất hiện rò rỉ bất thường, cần dừng máy để kiểm tra mặt phớt, gioăng và độ đồng tâm của trục.
Hai rotor của máy bơm lobe 3RP-80 được đồng bộ bằng hệ thống bánh răng. Dầu bôi trơn cần được kiểm tra và thay thế theo thời gian vận hành của nhà sản xuất.
Thiếu dầu hoặc dầu bị nhiễm bẩn có thể làm bánh răng nóng, mòn nhanh và gây sai lệch khe hở giữa các cánh khế.
Dòng điện tăng bất thường có thể là dấu hiệu mật rỉ đường quá đặc, đường ống bị nghẹt, cánh bơm bị kẹt hoặc áp suất đầu ra quá cao.
Việc theo dõi dòng điện giúp người vận hành phát hiện sớm tình trạng quá tải và xử lý trước khi xảy ra hư hỏng nghiêm trọng.
Biến tần giúp điều chỉnh tốc độ quay của máy bơm lobe 3RP-80 theo độ nhớt, nhiệt độ và nhu cầu lưu lượng thực tế.
Khi mật quá đặc, có thể giảm tốc độ để tránh quá tải. Khi mật đã được gia nhiệt và có độ chảy tốt hơn, tốc độ có thể tăng trong giới hạn cho phép.
Độ nhớt của mật rỉ đường phụ thuộc lớn vào nhiệt độ. Duy trì nhiệt độ ổn định giúp lưu lượng ít biến động, giảm tải cho động cơ và tiết kiệm điện năng.
Phớt và gioăng cần tương thích với thành phần hóa học, nhiệt độ và độ nhớt của mật rỉ đường. Vật liệu phù hợp giúp giảm rò rỉ và kéo dài thời gian sử dụng.
Mặc dù máy bơm lobe 3RP-80 có thể làm việc ở áp suất 0,7 MPa, hệ thống không nên duy trì liên tục ở mức áp suất cực đại nếu không cần thiết.
Giảm trở lực đường ống, mở van đúng vị trí và vệ sinh bộ lọc thường xuyên sẽ giúp bơm vận hành nhẹ hơn.
Máy bơm lobe 3RP-80 chuyên dùng để vận chuyển mật rỉ đường độ nhớt cao nhờ nguyên lý dịch chuyển tích cực, tốc độ quay thấp 500 vòng/phút, lưu lượng 24 m³/h và khả năng tạo áp suất lên đến 0,7 MPa. Kết nối DN80 và động cơ 11 kW giúp thiết bị đáp ứng tốt các hệ thống vận chuyển mật rỉ đường có lưu lượng lớn và lực cản cao.
Khi được lắp đặt đúng kỹ thuật, kết hợp với hệ thống gia nhiệt, van an toàn và quy trình vệ sinh định kỳ, máy bơm lobe 3RP-80 có thể duy trì dòng chảy ổn định, hạn chế tắc nghẽn, giảm quá tải và nâng cao hiệu quả vận hành của toàn bộ dây chuyền sản xuất.

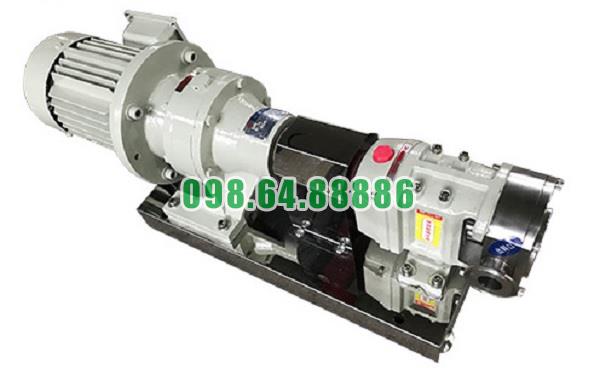

Máy bơm lobe 3RP-80 công suất 11 kW lưu lượng 24 m3/h áp suất 0.7 MPa
