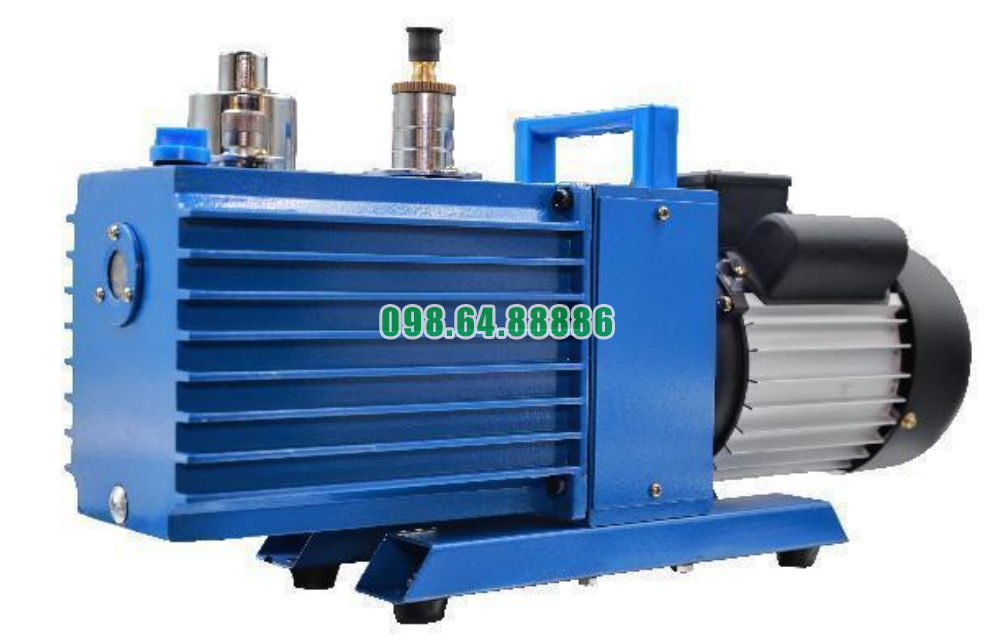

Bơm chân không cánh gạt model 2XZ-2

Nguyên lý vận hành của Bơm chân không cánh gạt model 2XZ-2

Bơm chân không cánh gạt 2XZ-2 hoạt động theo nguyên lý thay đổi thể tích trong buồng bơm nhờ chuyển động quay của rotor lệch tâm và sự đóng mở khe hở của cánh gạt. Dòng 2XZ-2 là bơm vòng dầu hai cấp, nhờ đó đạt được áp suất chân không sâu và hiệu suất hút ổn định.

Quá trình tạo chân không qua từng giai đoạn

Khởi động và truyền động

Khi motor điện được cấp nguồn, rotor gắn trực tiếp vào trục motor quay với tốc độ khoảng 1400 vòng/phút. Do cấu trúc lệch tâm giữa rotor và stator, sự quay này tạo ra các khoang có thể tích thay đổi trong buồng bơm.

Mở rộng thể tích và tạo lực hút

Trong quá trình quay, cánh gạt được lực ly tâm ép sát thành stator, tạo thành các khoang kín.
Khi rotor quay đến vùng có thể tích mở rộng, áp suất giảm đột ngột → tạo lực hút khí từ hệ thống bên ngoài đi vào cửa hút của bơm. Đây là giai đoạn “hút”.

Nén hỗn hợp khí

Khi rotor tiếp tục quay, khoang chứa khí bắt đầu bị thu hẹp dần.
Lúc này, khí được nén lại, nhiệt tăng lên và được dầu chân không hấp thụ, vừa làm mát vừa tăng độ kín.

Thải khí ra môi trường

Khi khoang khí di chuyển đến khu vực tiếp giáp cửa xả, áp suất bên trong vượt ngưỡng van xả.
Van mở và hỗn hợp khí – hơi dầu được đẩy ra ngoài.
Dầu được tách lại qua bộ lọc, rơi về két dầu để tuần hoàn tiếp.

Hoạt động của hai cấp bơm trong 2XZ-2

Bơm 2XZ-2 gồm cấp 1 (hút thô) và cấp 2 (hút tăng cường).

Cấp thứ nhất – hút thô

Cấp 1 xử lý khí ở áp suất khí quyển và giảm áp xuống mức chân không trung bình.
Luồng khí sau khi thoát khỏi cấp 1 không xả ra ngoài ngay mà được dẫn nội bộ sang cấp 2.

Cấp thứ hai – hút tinh

Cấp 2 tiếp tục hút và nén khí, đưa áp suất xuống mức chân không sâu hơn.
Điều này giúp bơm đạt được áp suất cuối nhỏ hơn nhiều so với bơm một cấp.

Vai trò của dầu chân không trong nguyên lý vận hành

Dầu chân không có vai trò cực kỳ quan trọng trong toàn bộ quá trình vận hành:

• Làm kín khe hở giữa rotor – cánh gạt – stator

• Giảm ma sát và bảo vệ bề mặt kim loại

• Hấp thụ nhiệt, giúp máy không quá nóng

• Tạo môi trường ổn định để đạt áp suất chân không sâu

Không có dầu, bơm sẽ không tạo được độ chân không mong muốn và dễ hỏng cánh gạt.

Cơ chế chống dòng ngược

Khi mất điện hoặc dừng máy đột ngột, van một chiều ngay lập tức đóng lại.
Cơ chế này ngăn dầu hoặc khí bẩn từ trong bơm chảy ngược lại hệ thống chân không, bảo vệ sản phẩm và đường ống.

Khả năng bảo trì dễ dàng của Bơm chân không cánh gạt model 2XZ-2

Bơm chân không cánh gạt model 2XZ-2 được đánh giá cao không chỉ bởi hiệu suất hút ổn định và độ chân không sâu, mà còn nhờ khả năng bảo trì đơn giản, thuận tiện cho người sử dụng trong môi trường phòng thí nghiệm và công nghiệp. Việc dễ bảo trì góp phần kéo dài tuổi thọ thiết bị, giảm chi phí vận hành và hạn chế tối đa thời gian ngừng máy.

Thiết kế cơ khí đơn giản và dễ tiếp cận các bộ phận

Bơm 2XZ-2 có cấu trúc cơ khí gọn gàng, dễ tháo lắp. Các chi tiết chính như rotor, cánh gạt, nắp buồng bơm, van hút – van xả đều được bố trí khoa học, giúp người vận hành có thể kiểm tra và thay thế khi cần thiết mà không đòi hỏi kỹ thuật phức tạp.

Các ưu điểm từ thiết kế gồm:

• Thân bơm chia thành các khoang rõ ràng, dễ mở để vệ sinh

• Ít chi tiết chuyển động, giảm khả năng hỏng hóc

• Đường dầu được thiết kế liền mạch, dễ kiểm tra và làm sạch

Bảo trì dầu chân không thuận tiện

Dầu chân không là yếu tố quan trọng đảm bảo độ kín, bôi trơn và làm mát cho bơm. Model 2XZ-2 được thiết kế để việc thay dầu trở nên dễ dàng:

• Có thang đo dầu trong suốt giúp quan sát mức dầu nhanh chóng

• Có nút xả dầu lớn, dễ thao tác, rút ngắn thời gian thay dầu

• Hệ thống nắp châm dầu nằm ở vị trí thuận tiện, không cần tháo máy

• Loại dầu sử dụng phổ thông, dễ mua, dễ thay

Việc thay dầu định kỳ thường chỉ mất vài phút nhưng giúp duy trì hiệu suất chân không tối ưu.

Thay thế cánh gạt nhanh chóng

Cánh gạt là bộ phận chịu mài mòn theo thời gian, nhưng trong bơm 2XZ-2, việc thay cánh gạt rất đơn giản:

• Cấu trúc buồng bơm mở dạng module

• Cánh gạt được lắp trong khe rotor nên thao tác tháo – lắp nhanh

• Không cần dụng cụ đặc biệt

• Giá thành cánh gạt thay thế thấp, dễ tìm

Nhờ đó, bơm dễ dàng được phục hồi hiệu suất hút như mới chỉ với một thao tác bảo trì nhanh.

Dẫn động trực tiếp giúp giảm chi phí bảo trì

Do 2XZ-2 dùng dẫn động trực tiếp (motor nối thẳng với rotor), máy không sử dụng dây đai, bánh đai hoặc hệ thống truyền động trung gian.

Điều này mang lại lợi ích lớn trong bảo trì:

• Không cần căn chỉnh dây đai

• Không phát sinh hiện tượng trượt đai, đứt đai

• Giảm rung và giảm hao mòn các bộ phận cơ khí

• Motor làm việc bền bỉ hơn

Việc không có dây đai giúp thiết bị gần như không cần bảo trì hệ truyền động.

Dễ phát hiện và xử lý sự cố

Nhờ cấu tạo đơn giản, người dùng dễ dàng xác định và khắc phục các vấn đề thường gặp như:

• Mức dầu thấp

• Dầu bị bẩn

• Cánh gạt mòn

• Van xả bị tắc

• Rò rỉ ở đầu nối ống hút

Hầu hết sự cố có thể xử lý nhanh mà không cần chuyên gia kỹ thuật, tiết kiệm đáng kể chi phí dịch vụ.

Tài liệu hướng dẫn đầy đủ và dễ hiểu

Model 2XZ-2 thường đi kèm với:

• Sơ đồ cấu tạo rõ ràng

• Hướng dẫn thay dầu, vệ sinh và thay thế cánh gạt

• Quy trình vận hành tiêu chuẩn

• Danh sách lỗi thường gặp và cách xử lý

Hỗ trợ tối đa cho người dùng tự bảo trì đúng cách.

Bơm chân không cánh gạt model 2XZ-2 nổi bật với khả năng bảo trì dễ dàng, nhờ thiết kế cơ khí đơn giản, dẫn động trực tiếp, cấu trúc buồng bơm tối ưu và các bộ phận dễ tháo lắp. Việc bảo dưỡng chỉ cần thao tác cơ bản như thay dầu, vệ sinh và kiểm tra cánh gạt, giúp thiết bị vận hành bền bỉ, giảm thiểu thời gian dừng máy và tiết kiệm chi phí cho người sử dụng. Đây là một trong những lý do khiến 2XZ-2 trở thành lựa chọn phổ biến trong nhiều ứng dụng chân không.

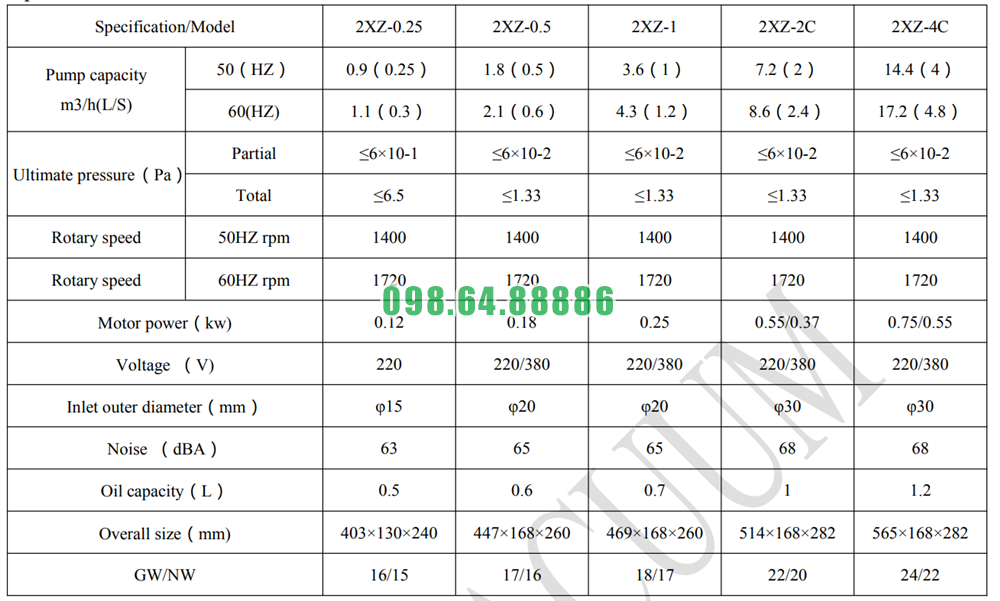

Thông số kỹ thuật của máy bơm chân không 2XZ-2

Đường cong hiệu suất của máy bơm chân không 2XZ-2

Kích thước bản vẽ máy bơm chân không 2XZ-2

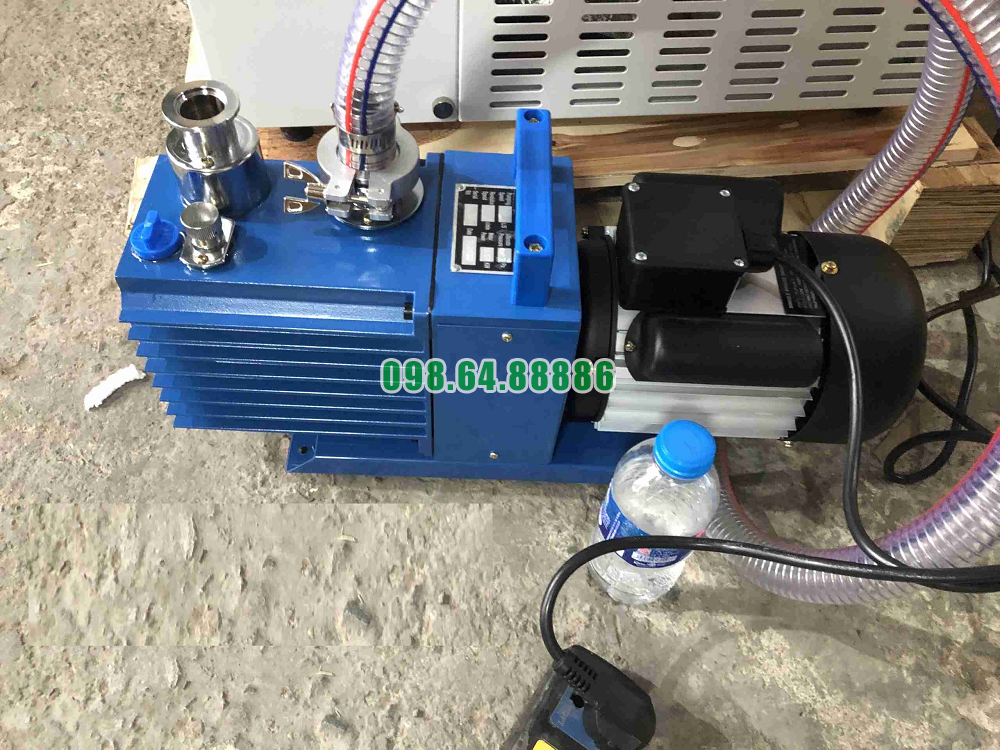

Hình ảnh thực tế của máy bơm chân không 2XZ-2
