Bơm dầu truyền nhiệt dòng RY là thiết bị chuyên dùng để vận chuyển và tuần hoàn dầu tải nhiệt trong các hệ thống gia nhiệt công nghiệp. Khác với các loại bơm nước thông thường, bơm dầu truyền nhiệt dòng RY được thiết kế để làm việc với chất lỏng có nhiệt độ cao, yêu cầu khả năng chịu nhiệt, độ kín và độ ổn định lớn.
Nhờ cấu tạo chắc chắn, nguyên tắc hoạt động đơn giản và khả năng vận hành liên tục, bơm dầu truyền nhiệt dòng RY được sử dụng rộng rãi trong lò dầu tải nhiệt, máy ép nhiệt, dây chuyền sấy, ngành hóa chất, nhựa, cao su, thực phẩm và nhiều hệ thống sản xuất cần gia nhiệt gián tiếp.

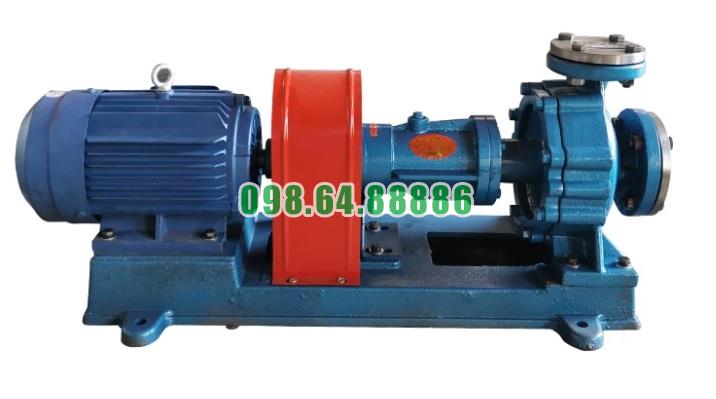

Bơm dầu truyền nhiệt dòng RY thuộc nhóm bơm ly tâm trục ngang, thường có kết cấu đầu bơm nối với động cơ điện thông qua khớp nối. Các bộ phận của bơm được chế tạo phù hợp với môi trường dầu nóng và nhiệt độ làm việc cao.
Thân bơm là bộ phận bao quanh bánh công tác và tạo thành khoang dẫn chất lỏng. Bộ phận này thường được chế tạo từ gang chịu nhiệt, thép đúc hoặc vật liệu kim loại có khả năng chịu nhiệt và chịu áp lực tốt.
Thiết kế thân bơm dạng xoắn ốc giúp thu gom dòng dầu sau khi rời bánh công tác, đồng thời chuyển đổi một phần động năng của chất lỏng thành áp năng. Nhờ đó, dầu truyền nhiệt được đưa ra khỏi bơm với áp suất và lưu lượng ổn định.
Thân bơm dầu truyền nhiệt dòng RY cần có độ cứng cao để hạn chế biến dạng khi làm việc trong điều kiện nhiệt độ thay đổi liên tục.
Bánh công tác là bộ phận trực tiếp tạo lực ly tâm để vận chuyển dầu truyền nhiệt. Khi động cơ hoạt động, bánh công tác quay với tốc độ cao, làm cho dầu bên trong khoang bơm chuyển động từ tâm bánh công tác ra phía ngoài.
Bánh công tác của bơm dầu truyền nhiệt dòng RY thường được thiết kế dạng kín hoặc bán kín. Các cánh dẫn trên bánh công tác có nhiệm vụ định hướng dòng dầu, tăng vận tốc chất lỏng và tạo áp suất đẩy.
Độ chính xác trong quá trình gia công bánh công tác có ảnh hưởng trực tiếp đến lưu lượng, cột áp, độ rung và hiệu suất làm việc của bơm.
Trục bơm có nhiệm vụ truyền chuyển động quay từ động cơ đến bánh công tác. Đây là bộ phận chịu đồng thời lực xoắn, lực hướng kính và lực dọc trục trong quá trình bơm vận hành.
Trục của bơm dầu truyền nhiệt dòng RY thường được chế tạo từ thép có độ bền cơ học cao. Bề mặt trục được gia công chính xác để bảo đảm khả năng lắp ghép với vòng bi, bánh công tác và bộ phận làm kín.
Trục bơm cần có độ đồng tâm tốt nhằm hạn chế rung động, giảm tiếng ồn và tránh làm hỏng phớt trong quá trình vận hành lâu dài.
Bộ phận làm kín có nhiệm vụ ngăn dầu truyền nhiệt rò rỉ ra ngoài tại vị trí trục đi qua thân bơm. Tùy theo thiết kế, bơm dầu truyền nhiệt dòng RY có thể sử dụng phớt cơ khí, vòng làm kín chịu nhiệt hoặc kết cấu làm kín đặc biệt.
Do dầu truyền nhiệt có nhiệt độ cao, bộ phận làm kín phải chịu được nhiệt, áp suất và đặc tính hóa học của dầu. Phớt không phù hợp có thể nhanh chóng bị lão hóa, biến dạng hoặc gây rò rỉ dầu nóng.
Độ kín của bơm đặc biệt quan trọng vì dầu truyền nhiệt rò rỉ có thể làm mất áp suất hệ thống, gây ô nhiễm khu vực sản xuất và làm tăng nguy cơ mất an toàn.
Vòng bi có chức năng đỡ trục bơm, giữ cho trục quay ổn định và giảm ma sát trong quá trình hoạt động. Gối đỡ giúp cố định vị trí trục, đồng thời phân bố tải trọng từ bánh công tác và khớp nối.
Bơm dầu truyền nhiệt dòng RY thường được thiết kế với khoảng cách thích hợp giữa thân bơm và cụm vòng bi. Kết cấu này giúp hạn chế nhiệt độ từ dầu nóng truyền trực tiếp sang vòng bi.
Vòng bi cần được kiểm tra và bôi trơn định kỳ. Nếu thiếu dầu mỡ bôi trơn, vòng bi có thể nóng lên, phát ra tiếng kêu và làm tăng độ rung của bơm.
Một đặc điểm quan trọng trong cấu tạo của bơm dầu truyền nhiệt dòng RY là bộ phận tản nhiệt được bố trí trên trục hoặc khu vực gần gối đỡ. Cánh tản nhiệt giúp phân tán nhiệt lượng truyền từ khoang bơm sang cụm ổ trục.
Thiết kế tản nhiệt giúp bảo vệ vòng bi, phớt và dầu bôi trơn khỏi tác động của nhiệt độ cao. Nhờ đó, bơm có thể vận hành với dầu nóng mà không cần sử dụng hệ thống làm mát bằng nước trong nhiều điều kiện làm việc.
Khả năng tự tản nhiệt cũng giúp đơn giản hóa hệ thống đường ống và giảm chi phí vận hành.
Khớp nối dùng để truyền mô-men xoắn từ động cơ điện sang trục bơm. Bộ phận này có thể bù được một phần sai lệch nhỏ giữa trục động cơ và trục bơm.
Khớp nối thường được bảo vệ bằng lồng che nhằm hạn chế nguy cơ tiếp xúc trực tiếp với bộ phận quay. Khi lắp đặt, hai trục phải được căn chỉnh đồng tâm để tránh rung động, mòn vòng bi và hư hỏng khớp nối.
Động cơ điện cung cấp năng lượng cho bơm dầu truyền nhiệt dòng RY hoạt động. Công suất động cơ được lựa chọn dựa trên lưu lượng, cột áp, độ nhớt của dầu và điều kiện vận hành thực tế.
Động cơ phải có công suất phù hợp, tránh tình trạng quá tải khi dầu có độ nhớt cao hoặc khi đường ống gặp cản trở. Trong môi trường có yêu cầu an toàn đặc biệt, hệ thống có thể sử dụng động cơ phòng nổ hoặc động cơ có cấp bảo vệ cao.
Đế bơm có chức năng cố định đầu bơm, động cơ và khớp nối trên cùng một mặt phẳng. Đế thường được chế tạo từ thép hoặc gang có độ cứng cao.
Đế bơm chắc chắn giúp hạn chế rung động và duy trì độ đồng tâm giữa các bộ phận. Khi lắp đặt, đế cần được cố định trên nền phẳng, có khả năng chịu tải và chịu rung tốt.
Bơm dầu truyền nhiệt dòng RY hoạt động theo nguyên tắc ly tâm. Năng lượng cơ học từ động cơ điện được truyền đến bánh công tác, sau đó chuyển thành động năng và áp năng của dòng dầu truyền nhiệt.
Trước khi bơm hoạt động, khoang bơm và đường ống hút cần được điền đầy dầu. Khi động cơ khởi động, bánh công tác bắt đầu quay và làm cho dầu bên trong bánh công tác chuyển động ra phía ngoài.
Sự dịch chuyển này tạo ra vùng áp suất thấp tại tâm bánh công tác. Dưới tác động của chênh lệch áp suất, dầu từ bồn chứa hoặc đường hồi của hệ thống được hút vào cửa hút của bơm.
Quá trình hút diễn ra liên tục khi bánh công tác duy trì chuyển động quay.
Khi dầu đi vào tâm bánh công tác, các cánh dẫn sẽ kéo dầu chuyển động theo chiều quay. Dầu được gia tốc và di chuyển từ tâm ra mép ngoài của bánh công tác.
Lực ly tâm làm tăng vận tốc và năng lượng của dòng dầu. Tốc độ quay của bánh công tác, đường kính bánh công tác và hình dạng cánh dẫn là những yếu tố ảnh hưởng trực tiếp đến khả năng tạo lưu lượng và cột áp của bơm.
Sau khi rời bánh công tác, dầu truyền nhiệt đi vào khoang xoắn của thân bơm. Tiết diện dòng chảy trong khoang xoắn tăng dần, làm giảm vận tốc và chuyển một phần động năng thành áp năng.
Nhờ quá trình này, dầu được đẩy ra khỏi cửa xả với áp suất cao hơn. Dòng dầu sau đó tiếp tục di chuyển qua đường ống đến lò gia nhiệt, máy ép, thiết bị sấy hoặc thiết bị trao đổi nhiệt.
Sau khi nhận nhiệt từ lò dầu tải nhiệt, dầu nóng được đưa đến thiết bị sử dụng nhiệt. Tại đây, dầu truyền nhiệt giải phóng nhiệt lượng cho máy móc, khuôn ép, bồn gia nhiệt hoặc dây chuyền sản xuất.
Khi nhiệt độ giảm, dầu được đưa trở lại đường hồi và tiếp tục được bơm dầu truyền nhiệt dòng RY hút vào. Chu trình này diễn ra liên tục, tạo thành vòng tuần hoàn dầu tải nhiệt khép kín.
Hệ thống tuần hoàn giúp duy trì nhiệt độ tương đối đồng đều, hạn chế thất thoát nhiệt và giảm nhu cầu thay thế dầu thường xuyên.
Trong quá trình làm việc, nhiệt từ dầu truyền nhiệt có thể truyền qua trục đến vòng bi và khớp nối. Bộ phận cánh tản nhiệt trên bơm giúp phát tán nhiệt ra môi trường.
Nhờ cơ chế tản nhiệt này, nhiệt độ tại cụm vòng bi và phớt được kiểm soát tốt hơn. Đây là yếu tố giúp bơm dầu truyền nhiệt dòng RY có thể làm việc ổn định trong môi trường nhiệt độ cao.
Hiệu quả vận hành của bơm phụ thuộc vào nhiều yếu tố liên quan đến đặc tính dầu, đường ống và điều kiện sử dụng.
Nhiệt độ dầu ảnh hưởng đến độ nhớt, khả năng bôi trơn và mức độ giãn nở của các bộ phận. Khi dầu còn nguội, độ nhớt thường cao hơn, khiến động cơ phải chịu tải lớn trong quá trình khởi động.
Vì vậy, hệ thống cần được khởi động đúng quy trình. Không nên để bơm tăng tải đột ngột khi dầu chưa đạt trạng thái lưu động phù hợp.
Dầu có độ nhớt cao làm tăng lực cản trong đường ống, giảm lưu lượng và tăng công suất tiêu thụ. Khi lựa chọn bơm dầu truyền nhiệt dòng RY, cần căn cứ vào độ nhớt của dầu ở nhiệt độ vận hành thực tế.
Không nên chỉ lựa chọn bơm dựa trên lưu lượng danh nghĩa mà bỏ qua đặc tính của dầu tải nhiệt.
Đường ống quá dài, quá nhỏ hoặc có nhiều đoạn uốn cong sẽ làm tăng tổn thất áp suất. Điều này khiến lưu lượng thực tế thấp hơn so với thông số thiết kế.
Đường ống cần được bố trí hợp lý, hạn chế co gấp và sử dụng đường kính phù hợp với lưu lượng của bơm.
Không khí còn tồn tại trong đường ống có thể gây rung, tiếng ồn, mất lưu lượng hoặc hiện tượng xâm thực. Trước khi đưa hệ thống vào vận hành, cần thực hiện xả khí và bảo đảm khoang bơm được điền đầy dầu.
Bơm dầu truyền nhiệt dòng RY không nên hoạt động trong tình trạng khô vì có thể làm hỏng phớt và tăng nhiệt độ tại các bộ phận ma sát.
Bơm dầu truyền nhiệt dòng RY được ứng dụng trong nhiều lĩnh vực sản xuất cần kiểm soát nhiệt độ ổn định và liên tục.
Bơm dầu truyền nhiệt dòng RY là thiết bị quan trọng trong hệ thống lò dầu tải nhiệt. Bơm có nhiệm vụ đưa dầu từ đường hồi vào lò gia nhiệt, sau đó vận chuyển dầu nóng đến thiết bị sử dụng nhiệt.
Khả năng tuần hoàn liên tục giúp nhiệt lượng được phân phối đều trong toàn bộ hệ thống. Nhờ đó, lò dầu tải nhiệt có thể cung cấp nhiệt ổn định mà không cần sử dụng hơi nước áp suất cao.
Trong ngành nhựa, bơm dầu truyền nhiệt dòng RY được sử dụng để cấp nhiệt cho máy ép nhựa, máy cán nhựa, khuôn định hình và dây chuyền sản xuất màng nhựa.
Dầu truyền nhiệt giúp duy trì nhiệt độ khuôn ổn định, hạn chế biến dạng sản phẩm và nâng cao chất lượng bề mặt. Việc kiểm soát nhiệt tốt còn giúp giảm tỷ lệ sản phẩm lỗi trong quá trình sản xuất.
Các dây chuyền lưu hóa cao su, ép cao su và sản xuất lốp xe thường yêu cầu nguồn nhiệt ổn định. Bơm dầu truyền nhiệt dòng RY giúp vận chuyển dầu nóng đến khuôn ép hoặc thiết bị lưu hóa.
Dòng dầu tuần hoàn đều giúp nhiệt độ phân bố đồng nhất, góp phần nâng cao độ bền, độ đàn hồi và chất lượng của sản phẩm cao su.
Trong ngành hóa chất, bơm dầu truyền nhiệt dòng RY được sử dụng để gia nhiệt bồn phản ứng, bồn phối trộn, thiết bị chưng cất và đường ống công nghệ.
Phương pháp gia nhiệt gián tiếp bằng dầu giúp hạn chế việc chất cần xử lý tiếp xúc trực tiếp với nguồn nhiệt. Điều này phù hợp với nhiều quy trình yêu cầu kiểm soát nhiệt chính xác.
Khi sử dụng trong môi trường hóa chất, cần lựa chọn vật liệu thân bơm, gioăng và phớt tương thích với loại dầu hoặc chất lỏng được vận chuyển.
Bơm dầu truyền nhiệt dòng RY có thể được sử dụng trong hệ thống gia nhiệt gián tiếp cho nồi nấu, thiết bị sấy, dây chuyền chiên và bồn chế biến thực phẩm.
Dầu tải nhiệt truyền nhiệt đều giúp hạn chế hiện tượng quá nhiệt cục bộ. Quá trình sản xuất nhờ đó được kiểm soát tốt hơn, đặc biệt đối với các sản phẩm cần duy trì nhiệt độ ổn định trong thời gian dài.
Dầu truyền nhiệt không tiếp xúc trực tiếp với thực phẩm mà chỉ lưu thông trong hệ thống kín.
Trong ngành dệt nhuộm, bơm dầu truyền nhiệt dòng RY được dùng để cấp nhiệt cho máy sấy, máy cán, máy định hình vải và thiết bị nhuộm.
Nguồn nhiệt ổn định giúp vải được sấy đều, hạn chế co rút và nâng cao độ bền màu. Bơm có thể vận hành liên tục để đáp ứng nhu cầu sản xuất với công suất lớn.
Bơm dầu truyền nhiệt dòng RY được sử dụng trong máy ép gỗ, máy ép ván, dây chuyền sản xuất gỗ công nghiệp và hệ thống sấy gỗ.
Dầu nóng được tuần hoàn qua các tấm ép hoặc bộ trao đổi nhiệt, giúp duy trì nhiệt độ cần thiết để keo liên kết và vật liệu được định hình.
Việc phân phối nhiệt đồng đều giúp tăng độ bền của ván ép và hạn chế cong vênh sản phẩm.
Trong ngành in, bơm dầu truyền nhiệt dòng RY có thể được sử dụng để gia nhiệt trục in, máy cán màng, máy ghép bao bì và thiết bị sấy.
Nhiệt độ ổn định giúp keo khô đều, lớp màng bám chắc và bề mặt sản phẩm đạt chất lượng tốt hơn.
Một số hệ thống dầu khí và hóa dầu sử dụng bơm dầu truyền nhiệt dòng RY để gia nhiệt bồn chứa, đường ống hoặc thiết bị công nghệ.
Việc duy trì nhiệt độ giúp hạn chế hiện tượng đông đặc, kết tinh hoặc tăng độ nhớt của chất lỏng. Qua đó, quá trình vận chuyển và xử lý nguyên liệu diễn ra ổn định hơn.
Máy ép nhiệt sử dụng dầu nóng để cung cấp nhiệt cho bàn ép, khuôn ép hoặc tấm gia nhiệt. Bơm dầu truyền nhiệt dòng RY giúp duy trì dòng dầu tuần hoàn liên tục giữa nguồn nhiệt và máy ép.
Lưu lượng ổn định giúp bề mặt ép được gia nhiệt đồng đều, tránh chênh lệch nhiệt độ giữa các khu vực.
Bơm dầu truyền nhiệt dòng RY được sử dụng trong lò sấy, buồng sấy và dây chuyền sấy liên tục. Dầu nóng được đưa đến bộ trao đổi nhiệt để làm nóng không khí hoặc bề mặt sấy.
Hệ thống này phù hợp với các ngành gỗ, nông sản, hóa chất, dệt may và vật liệu xây dựng.
Bơm dầu truyền nhiệt dòng RY có khả năng làm việc với dầu nóng trong thời gian dài. Thiết kế tản nhiệt giúp hạn chế nhiệt truyền đến vòng bi và động cơ.
Bơm hoạt động theo nguyên tắc ly tâm nên dòng chảy tương đối ổn định, ít dao động và phù hợp với hệ thống tuần hoàn liên tục.
Kết cấu đầu rời giúp việc kiểm tra, bảo trì và thay thế linh kiện thuận tiện hơn. Người sử dụng có thể thay động cơ, vòng bi, phớt hoặc khớp nối mà không cần thay toàn bộ thiết bị.
Bơm có thể sử dụng trong nhiều ngành sản xuất khác nhau, từ nhựa, cao su, hóa chất đến thực phẩm, dệt nhuộm và chế biến gỗ.
Khoang bơm phải được điền đầy dầu trước khi khởi động. Việc chạy khô có thể làm phớt bị quá nhiệt, gây cháy bề mặt làm kín và rò rỉ dầu.
Van trên đường ống cần được điều chỉnh đúng theo hướng dẫn vận hành. Không nên đóng hoàn toàn van xả trong thời gian dài vì áp suất và nhiệt độ trong thân bơm có thể tăng cao.
Chiều quay phải đúng với mũi tên được ghi trên thân bơm. Nếu động cơ quay ngược, lưu lượng và cột áp sẽ giảm, đồng thời bơm có thể rung mạnh.
Trước khi vận hành, cần mở các vị trí xả khí để loại bỏ không khí trong hệ thống. Không khí tích tụ có thể gây mất dòng chảy, rung động và xâm thực.
Nhiệt độ vòng bi cần được kiểm tra trong quá trình vận hành. Nếu vòng bi nóng bất thường, cần dừng bơm để kiểm tra độ đồng tâm, tình trạng bôi trơn và tải trọng.
Người sử dụng cần kiểm tra phớt, khớp nối, vòng bi, bu lông và độ rung của bơm theo định kỳ. Dầu truyền nhiệt cũng cần được kiểm tra chất lượng để tránh đóng cặn hoặc giảm khả năng truyền nhiệt.
Bơm dầu truyền nhiệt dòng RY là thiết bị chuyên dụng để vận chuyển và tuần hoàn dầu tải nhiệt trong các hệ thống gia nhiệt công nghiệp. Sản phẩm có cấu tạo gồm thân bơm, bánh công tác, trục bơm, phớt làm kín, vòng bi, cánh tản nhiệt, khớp nối, động cơ và đế bơm.
Bơm dầu truyền nhiệt dòng RY hoạt động theo nguyên tắc ly tâm. Bánh công tác tạo lực ly tâm để hút dầu vào tâm bơm, gia tốc dòng dầu và đẩy dầu ra đường ống với áp suất cần thiết. Dầu nóng sau đó tuần hoàn giữa lò gia nhiệt và thiết bị sử dụng nhiệt.
Nhờ khả năng chịu nhiệt, vận hành ổn định và ứng dụng linh hoạt, bơm dầu truyền nhiệt dòng RY được sử dụng rộng rãi trong ngành nhựa, cao su, hóa chất, thực phẩm, dệt nhuộm, gỗ, in bao bì và nhiều hệ thống sấy công nghiệp. Việc lựa chọn đúng công suất, lưu lượng, cột áp và tuân thủ quy trình vận hành sẽ giúp bơm hoạt động an toàn, bền bỉ và đạt hiệu quả cao.
