Nguyên lý vận hành ly tâm của bơm dầu truyền nhiệt RY65-40-200 dựa trên quá trình truyền năng lượng từ động cơ đến bánh công tác, sau đó chuyển năng lượng cơ học thành động năng và áp năng của dòng dầu truyền nhiệt.
Khi động cơ hoạt động, trục bơm quay và kéo bánh công tác quay theo. Dầu truyền nhiệt đi vào cửa hút theo phương dọc trục và được dẫn tới vùng tâm của bánh công tác.
Khi bánh công tác quay ở tốc độ 2.800 vòng/phút, dầu nằm giữa các cánh bánh công tác bị cuốn quay theo. Dưới tác dụng của lực ly tâm, dầu được đẩy từ vùng tâm bánh công tác ra phía ngoài.
Quá trình này làm áp suất tại vùng tâm bánh công tác giảm xuống. Nhờ chênh lệch áp suất giữa đường ống hút và vùng tâm bánh công tác, dầu truyền nhiệt tiếp tục được hút vào bơm.
Dòng dầu mới liên tục thay thế lượng dầu đã được đẩy ra ngoài, từ đó hình thành quá trình hút và đẩy liên tục.
Khi dầu di chuyển từ tâm ra mép ngoài bánh công tác, dầu nhận năng lượng từ chuyển động quay của bánh công tác và có vận tốc tăng lên.
Sau khi rời bánh công tác, dòng dầu đi vào buồng bơm. Tại đây, một phần động năng của dòng dầu được chuyển thành áp năng trước khi dầu đi ra cửa đẩy.
Nhờ quá trình này, bơm dầu truyền nhiệt RY65-40-200 tạo ra dòng dầu có lưu lượng 30 m³/h và cột áp 50 m theo thông số vận hành được cung cấp.
Nguyên lý ly tâm của RY65-40-200 diễn ra liên tục theo chu trình:
Dầu đi vào cửa hút → vào tâm bánh công tác → nhận năng lượng từ bánh công tác → bị đẩy ra ngoài bởi lực ly tâm → đi qua buồng bơm → thoát ra cửa đẩy.
Khi bánh công tác tiếp tục quay, vùng áp suất thấp tại cửa hút liên tục được duy trì, giúp dầu truyền nhiệt được hút vào và đẩy ra không ngừng.
Tốc độ quay 2.800 vòng/phút có ảnh hưởng trực tiếp đến khả năng tạo lực ly tâm của bánh công tác.
Khi bánh công tác đạt tốc độ làm việc ổn định, dòng dầu được tăng tốc đủ để tạo lưu lượng và cột áp cần thiết. Nếu tốc độ quay thấp hơn yêu cầu, khả năng tạo áp và lưu lượng của bơm cũng giảm.
Vì vậy, duy trì đúng tốc độ quay là yếu tố quan trọng để RY65-40-200 đạt trạng thái vận hành thiết kế.
Bánh công tác là bộ phận trực tiếp tạo ra chuyển động ly tâm cho dầu truyền nhiệt.
Năng lượng từ động cơ 7,5 kW được truyền qua trục đến bánh công tác. Khi bánh công tác quay, các cánh bơm tác động lên dòng dầu, làm dầu tăng vận tốc và dịch chuyển từ tâm ra ngoài.
Do đó, tình trạng của bánh công tác ảnh hưởng trực tiếp đến khả năng hút, đẩy và tạo áp của bơm. Nếu bánh công tác bị tắc hoặc cản trở dòng chảy, lưu lượng và cột áp có thể giảm.
Nguyên lý vận hành ly tâm của bơm dầu truyền nhiệt RY65-40-200 là quá trình sử dụng bánh công tác quay để tạo lực ly tâm, đưa dầu từ vùng tâm ra phía ngoài, đồng thời hình thành vùng áp suất thấp tại cửa hút để dầu mới tiếp tục đi vào bơm.
Dầu sau khi nhận năng lượng từ bánh công tác được dẫn qua buồng bơm và đi ra cửa đẩy với áp suất cao hơn. Với thông số vận hành 30 m³/h, cột áp 50 m, tốc độ 2.800 vòng/phút và công suất 7,5 kW, quá trình ly tâm này tạo nên dòng tuần hoàn dầu truyền nhiệt liên tục trong hệ thống.
Bơm dầu truyền nhiệt RY65-40-200 cấu tạo đơn giản thuận tiện cho thao tác bảo dưỡng nhờ cách bố trí các bộ phận chính tương đối rõ ràng, gồm thân bơm, nắp bơm, bánh công tác, trục, cụm ổ bi, bộ phận làm kín và khớp nối với động cơ. Thiết kế này giúp quá trình kiểm tra, tháo lắp và thay thế các chi tiết hao mòn được thực hiện thuận lợi hơn trong quá trình sử dụng.
RY65-40-200 thuộc dòng bơm dầu truyền nhiệt RY có kết cấu gồm các cụm chức năng riêng biệt.
Cụm thân gồm thân bơm và nắp bơm. Đây là khu vực chứa bánh công tác và tạo đường dẫn cho dầu truyền nhiệt đi qua bơm.
Việc thân bơm và nắp bơm được liên kết bằng bulông giúp kỹ thuật viên có thể tháo nắp để tiếp cận các bộ phận bên trong khi cần kiểm tra hoặc bảo dưỡng.
Cụm rôto gồm bánh công tác, trục bơm và đai ốc bánh công tác. Các chi tiết này trực tiếp tham gia vào quá trình truyền năng lượng từ động cơ sang dòng dầu.
Khi cần bảo dưỡng, bánh công tác có thể được tháo khỏi trục sau khi tháo đai ốc cố định. Cách bố trí này giúp việc kiểm tra tình trạng bánh công tác và trục bơm thuận tiện hơn.
Trục bơm được đỡ bởi cụm ổ bi nằm trong thân ổ. Bộ phận này có thể được tháo riêng để kiểm tra ổ bi, dầu bôi trơn hoặc mỡ bôi trơn.
Cấu tạo tách biệt của cụm ổ bi giúp việc vệ sinh, bôi trơn và thay thế ổ bi không phải can thiệp quá nhiều vào toàn bộ thân bơm.
Bơm sử dụng hệ thống làm kín gồm packing và phớt dầu chịu nhiệt. Đây là các chi tiết cần được kiểm tra định kỳ vì làm việc trực tiếp trong môi trường dầu nóng.
Việc bố trí bộ phận làm kín tại khu vực nắp bơm giúp kỹ thuật viên có thể tiếp cận tương đối dễ khi cần kiểm tra tình trạng rò rỉ hoặc thay vật liệu làm kín.
Một ưu điểm đáng chú ý của bơm dầu truyền nhiệt RY65-40-200 cấu tạo đơn giản thuận tiện cho thao tác bảo dưỡng là trình tự tháo các bộ phận tương đối rõ ràng.
Sau khi xả hết dầu trong thân bơm, kỹ thuật viên có thể tháo động cơ khỏi bệ, tháo khớp nối, sau đó tháo các bulông liên kết giữa thân bơm và nắp bơm. Cụm nắp, ổ bi và rôto có thể được rút khỏi thân bơm để tiếp tục kiểm tra.
Tiếp đó, bánh công tác, bộ phận làm kín, nắp bơm, thân ổ bi và trục có thể lần lượt được tháo ra. Nhờ đó, những bộ phận thường cần bảo dưỡng như ổ bi, phớt, packing, trục và bánh công tác đều có thể được tiếp cận theo trình tự cụ thể.
Sau khi kiểm tra và thay thế các chi tiết cần thiết, quá trình lắp ráp được thực hiện theo trình tự ngược lại với tháo bơm.
Cách tổ chức kết cấu này giúp công việc bảo dưỡng dễ kiểm soát hơn, đồng thời hạn chế việc phải tháo những bộ phận không liên quan.
Trong quá trình lắp, cần kiểm tra tình trạng các chi tiết trước khi sử dụng lại. Nếu bộ phận nào bị mòn hoặc hư hỏng thì cần thay thế để tránh ảnh hưởng đến độ ổn định của bơm sau khi vận hành.
Ổ bi là một trong những bộ phận cần được chú ý khi bảo dưỡng RY65-40-200.
Dòng RY sử dụng hai ổ bi trong thân ổ. Tài liệu hướng dẫn quy định việc kiểm tra và bôi trơn riêng cho các vị trí ổ bi, nhờ đó công tác bảo dưỡng có thể thực hiện trực tiếp trên cụm ổ mà không cần thay đổi kết cấu toàn bộ bơm.
Kiểm tra ổ bi định kỳ giúp phát hiện sớm hiện tượng mài mòn, thiếu bôi trơn hoặc phát nhiệt bất thường.
Dòng bơm RY sử dụng phương án tản nhiệt tự nhiên thay cho kết cấu làm mát bằng nước truyền thống.
Điều này giúp giảm bớt đường ống nước làm mát và các bộ phận phụ trợ liên quan. Khi số lượng thiết bị phụ giảm xuống, không gian xung quanh bơm cũng gọn hơn và thao tác kiểm tra, tháo lắp trở nên thuận tiện hơn.
Đây là một điểm phù hợp với đặc điểm cấu tạo đơn giản thuận tiện cho thao tác bảo dưỡng của RY65-40-200.
Các bộ phận như khớp nối, trục, ổ bi, bộ phận làm kín và bánh công tác đều là những vị trí cần được theo dõi trong quá trình vận hành.
Do các cụm chính được bố trí tương đối độc lập, kỹ thuật viên có thể tập trung kiểm tra từng khu vực khi phát hiện rung, tiếng ồn, nóng ổ bi hoặc rò rỉ dầu.
Cách bố trí này hỗ trợ việc xác định vị trí cần bảo dưỡng nhanh hơn và giảm thời gian tháo kiểm tra không cần thiết.
Bơm dầu truyền nhiệt RY65-40-200 cấu tạo đơn giản thuận tiện cho thao tác bảo dưỡng nhờ hệ thống các cụm chính được bố trí rõ ràng gồm thân bơm, rôto, ổ bi, làm kín và truyền động.
Trình tự tháo lắp tương đối trực tiếp, các bộ phận như bánh công tác, trục, ổ bi và phớt có thể được tiếp cận theo từng bước cụ thể. Bên cạnh đó, thiết kế tản nhiệt tự nhiên giúp giảm các bộ phận làm mát phụ trợ, góp phần làm kết cấu gọn hơn.
Nhờ đặc điểm này, RY65-40-200 thuận tiện cho công tác kiểm tra định kỳ, bôi trơn, thay ổ bi, kiểm tra bộ phận làm kín và bảo dưỡng các chi tiết bên trong trong quá trình sử dụng.

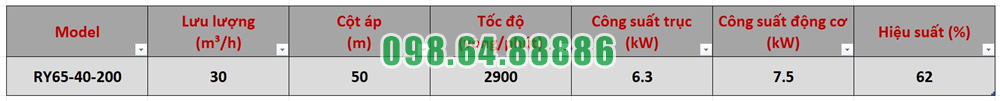

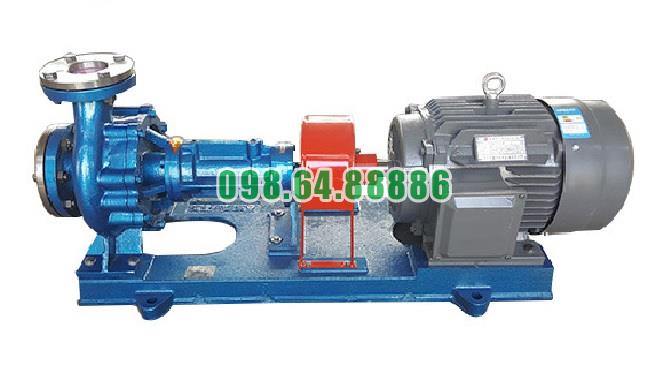

Bơm tuần hoàn dầu truyền nhiệt RY65-40-200 cột áp 50 m, tốc độ quay 2900 vòng/phút, lưu lượng 30 m3/h, công suất 7.5 kW
