Bơm dầu truyền nhiệt RY65-40-200A được thiết kế cho nhiệm vụ tuần hoàn chất lỏng ở nhiệt độ cao, đặc biệt là dầu truyền nhiệt trong các hệ thống gia nhiệt công nghiệp. Theo tài liệu của dòng RY, bơm có thể làm việc với môi chất có nhiệt độ lên đến khoảng 350°C, với điều kiện chất lỏng có tính ăn mòn yếu và không chứa hạt rắn.
Đối với model RY65-40-200A, khả năng chịu nhiệt độ cao là một trong những đặc điểm quan trọng giúp bơm phù hợp với các hệ thống lò dầu tải nhiệt, thiết bị trao đổi nhiệt và dây chuyền sản xuất cần duy trì tuần hoàn dầu nóng liên tục.
Điểm nổi bật của bơm dầu truyền nhiệt RY65-40-200A là khả năng vận chuyển môi chất nhiệt độ cao trong phạm vi thiết kế của dòng RY. Nhiệt độ làm việc tối đa được tài liệu nêu ở mức ≤350°C.
Mức nhiệt này cho phép RY65-40-200A đáp ứng nhiều hệ thống dầu tải nhiệt công nghiệp mà bơm ly tâm thông thường không được thiết kế để vận hành lâu dài.
Tuy nhiên, khả năng chịu nhiệt của bơm không chỉ phụ thuộc vào thân bơm mà còn liên quan đến hệ thống làm kín, ổ bi, dầu bôi trơn và quá trình gia nhiệt trước khi vận hành.
Dòng RY sử dụng thiết kế tản nhiệt tự nhiên thay cho phương pháp làm mát bằng nước truyền thống.
Đây là đặc điểm có ý nghĩa đối với bơm dầu truyền nhiệt RY65-40-200A vì nhiệt từ thân bơm và môi chất nóng cần được hạn chế truyền trực tiếp đến khu vực ổ bi và các bộ phận truyền động.
Thiết kế này giúp kết cấu bơm đơn giản hơn, đồng thời giảm sự phụ thuộc vào một hệ thống nước làm mát riêng biệt.
Khả năng chịu nhiệt độ cao của RY65-40-200A còn phụ thuộc nhiều vào bộ phận làm kín.
Theo cấu tạo của dòng RY, bơm sử dụng tổ hợp làm kín gồm packing seal và phớt dầu chịu nhiệt. Cấu trúc này được thiết kế nhằm hạn chế rò rỉ dầu truyền nhiệt trong quá trình vận hành ở nhiệt độ cao.
Khi bơm làm việc lâu dài, cần thường xuyên kiểm tra khu vực làm kín. Nếu xuất hiện rò rỉ bất thường, phải kiểm tra sớm để tránh ảnh hưởng đến độ an toàn của toàn bộ hệ thống.
Dù RY65-40-200A được thiết kế cho dầu truyền nhiệt, ổ bi vẫn là bộ phận cần được theo dõi chặt chẽ.
Nhiệt độ cao có thể ảnh hưởng đến chất lượng dầu hoặc mỡ bôi trơn nếu sử dụng không đúng loại. Vì vậy, việc bổ sung chất bôi trơn đúng yêu cầu và kiểm tra nhiệt độ ổ bi định kỳ là rất quan trọng.
Nếu ổ bi bị nóng bất thường, nguyên nhân có thể liên quan đến thiếu dầu bôi trơn, lựa chọn sai chất bôi trơn hoặc bơm và động cơ bị lệch tâm.
Khả năng chịu nhiệt cao của bơm dầu truyền nhiệt RY65-40-200A không có nghĩa là có thể đưa bơm từ trạng thái nguội lên nhiệt độ cao ngay lập tức.
Theo hướng dẫn vận hành của dòng RY, khi bơm dầu nóng cần thực hiện quá trình gia nhiệt trước khi khởi động ở điều kiện nhiệt độ cao.
Nhiệt độ dầu ở cửa hút trong quá trình gia nhiệt nên thấp hơn nhiệt độ thân bơm khoảng 40°C, đồng thời tốc độ tăng nhiệt được khuyến nghị dưới 50°C mỗi giờ.
Việc gia nhiệt từ từ giúp các chi tiết kim loại giãn nở đồng đều hơn, hạn chế biến dạng nhiệt và giảm nguy cơ ảnh hưởng đến độ đồng tâm hoặc hệ thống làm kín.
Khi nhiệt độ dầu truyền nhiệt đạt khoảng 100–130°C, bơm có thể xuất hiện rung nhẹ trong giai đoạn loại bỏ nước và khí còn tồn tại trong hệ thống.
Đây là giai đoạn cần theo dõi sát độ rung và tình trạng làm việc của RY65-40-200A. Sau khi quá trình khử nước hoàn tất, độ rung thường giảm và hệ thống có thể tiếp tục được nâng dần đến nhiệt độ vận hành.
Nếu rung động tăng mạnh hoặc xuất hiện tiếng ồn bất thường, cần dừng bơm để kiểm tra thay vì tiếp tục nâng nhiệt.
Khả năng làm việc ở nhiệt độ cao của bơm phụ thuộc rất nhiều vào cách lắp đặt và vận hành thực tế.
Để RY65-40-200A hoạt động ổn định, môi chất cần sạch, không chứa hạt rắn, hệ thống đường ống phải được vệ sinh trước khi vận hành và bộ lọc cần được bố trí tại đường hút.
Bơm và động cơ cũng phải được căn chỉnh đồng tâm chính xác. Khi nhiệt độ tăng cao, bất kỳ sai lệch cơ khí nào cũng có thể làm rung động, tăng nhiệt ổ bi và giảm tuổi thọ thiết bị.
Bơm dầu truyền nhiệt RY65-40-200A có khả năng chịu nhiệt độ cao tốt trong phạm vi thiết kế của dòng RY, với nhiệt độ môi chất được tài liệu nêu đến khoảng 350°C.
Khả năng này được hỗ trợ bởi kết cấu chuyên dùng cho dầu truyền nhiệt, thiết kế tản nhiệt tự nhiên, hệ thống làm kín chịu nhiệt và cụm ổ bi được bố trí phù hợp.
Tuy nhiên, để RY65-40-200A làm việc ổn định ở nhiệt độ cao, cần đặc biệt chú ý đến quá trình gia nhiệt từ từ, chất lượng bôi trơn, độ đồng tâm giữa bơm và động cơ, tình trạng làm kín và độ sạch của dầu truyền nhiệt.
Khi các điều kiện trên được bảo đảm, bơm dầu truyền nhiệt RY65-40-200A có thể đáp ứng tốt yêu cầu tuần hoàn dầu nóng trong các hệ thống gia nhiệt công nghiệp.
Chi tiết cấu tạo bên trong của dòng bơm dầu truyền nhiệt RY65-40-200A gồm các cụm chính: thân bơm, cánh bơm, trục bơm, nắp bơm, cụm ổ bi, bộ phận làm kín và các chi tiết liên kết. Các bộ phận này được bố trí theo kết cấu bơm ly tâm chuyên dùng cho quá trình vận chuyển dầu truyền nhiệt ở nhiệt độ cao.
Thân bơm là phần bao bên ngoài của cụm thủy lực, đồng thời tạo không gian làm việc cho cánh bơm và dòng dầu truyền nhiệt.
Dầu đi vào bơm theo hướng dọc trục tại cửa hút, sau đó được cánh bơm truyền năng lượng và dẫn tới cửa đẩy bố trí theo phương thẳng đứng.
Thân bơm kết hợp với nắp bơm tạo thành phần vỏ chính, giúp chứa và dẫn dòng dầu trong quá trình bơm hoạt động.
Cánh bơm là bộ phận trực tiếp truyền năng lượng cho dầu truyền nhiệt.
Cánh được lắp trên trục bơm và cố định bằng đai ốc cánh bơm. Khi trục quay, cánh bơm quay theo, hút dầu vào vùng trung tâm rồi đẩy dầu ra phía ngoài dưới tác động của chuyển động ly tâm.
Đây là chi tiết quyết định trực tiếp quá trình tạo lưu lượng và cột áp của RY65-40-200A.
Trục bơm nằm dọc theo tâm của cụm bơm và có nhiệm vụ truyền chuyển động từ động cơ đến cánh bơm.
Một đầu trục liên kết với cánh bơm, đầu còn lại kết nối với động cơ thông qua khớp nối. Khi động cơ hoạt động, mô-men xoắn được truyền qua khớp nối tới trục và tiếp tục truyền tới cánh bơm.
Trục cũng được đỡ bởi hệ thống ổ bi để duy trì chuyển động quay ổn định.
Bên trong RY65-40-200A sử dụng hai ổ bi đặt trong thân ổ bi để đỡ rotor và giữ trục bơm ở đúng vị trí khi quay.
Ổ bi phía gần cánh bơm có nhiệm vụ đỡ phần trục chịu tác động từ cụm cánh. Theo kết cấu của dòng RY, ổ bi này được bôi trơn bằng dầu truyền nhiệt sạch.
Khi lắp, phía có nắp chắn bụi của ổ bi được bố trí hướng về phía cánh bơm.
Ổ bi phía khớp nối nằm gần đầu truyền động của trục. Bộ phận này được bôi trơn bằng mỡ chịu nhiệt phù hợp.
Hai ổ bi phối hợp với nhau giúp rotor quay ổn định và hạn chế sai lệch trục trong quá trình vận hành.
Nắp bơm được lắp giữa thân bơm và cụm thân ổ bi.
Bộ phận này vừa tham gia tạo khoang làm việc của bơm, vừa là vị trí bố trí các chi tiết làm kín quanh trục. Khi tháo bơm, nắp bơm có thể được tháo cùng cụm ổ bi và rotor ra khỏi thân bơm.
Cụm làm kín của dòng RY sử dụng kết hợp packing seal và phớt dầu chịu nhiệt.
Nhiệm vụ của bộ phận này là hạn chế dầu truyền nhiệt rò rỉ ra ngoài tại vị trí trục đi xuyên qua nắp bơm.
Packing được đặt trong khoang làm kín của nắp bơm. Đây là lớp làm kín bao quanh trục, hỗ trợ hạn chế dầu thoát ra ngoài trong quá trình trục quay.
Phớt dầu được bố trí trong cụm ổ đỡ và làm kín trục. Chi tiết này giúp hạn chế dầu bôi trơn hoặc môi chất di chuyển không đúng vị trí giữa các khoang bên trong.
Trong sơ đồ cấu tạo của dòng RY còn có ống dẫn dầu nằm trong cụm ổ đỡ.
Chi tiết này tham gia dẫn dầu phục vụ quá trình bôi trơn và làm việc của cụm ổ bi theo thiết kế của bơm.
Nắp ổ bi được lắp ở phía ngoài thân ổ bi.
Bộ phận này giúp giữ các chi tiết trong cụm ổ đỡ đúng vị trí, đồng thời tạo phần bao kín cho khu vực đầu trục và ổ bi.
Giá đỡ nằm trong cụm phía sau của bơm, hỗ trợ liên kết và cố định phần thân ổ bi với kết cấu chung của máy.
Kết cấu này giúp cụm trục, ổ bi và thân bơm duy trì vị trí ổn định khi RY65-40-200A hoạt động ở tốc độ cao.
RY65-40-200A kết nối với động cơ thông qua khớp nối ba chấu.
Khớp nối truyền chuyển động từ động cơ sang trục bơm. Nhìn từ phía khớp nối, chiều quay của bơm theo thiết kế dòng RY là chiều kim đồng hồ.
Cụm truyền động không nằm hoàn toàn bên trong thân bơm nhưng có liên hệ trực tiếp với trục, cánh bơm và toàn bộ rotor.
Theo sơ đồ cấu tạo dòng bơm RY, các chi tiết chính gồm:
Thân bơm
Đai ốc cánh bơm
Cánh bơm
Nắp bơm
Trục bơm
Ổ bi
Thân ổ bi
Ống dẫn dầu
Nắp ổ bi
Giá đỡ
Phớt dầu
Packing làm kín
Khi RY65-40-200A hoạt động, động cơ truyền chuyển động qua khớp nối đến trục bơm. Trục được hai ổ bi đỡ và làm quay cánh bơm.
Cánh bơm truyền năng lượng cho dầu nằm trong thân bơm, đưa dầu từ cửa hút đến cửa đẩy. Trong khi đó, nắp bơm, packing và phớt dầu tạo hệ thống làm kín quanh trục, còn thân ổ bi và giá đỡ giữ toàn bộ rotor ổn định.
Như vậy, kết cấu bên trong có thể chia thành bốn phần chính: cụm thủy lực, cụm rotor, cụm ổ đỡ và cụm làm kín.
Chi tiết cấu tạo bên trong của dòng bơm dầu truyền nhiệt RY65-40-200A tập trung vào các bộ phận chính gồm thân bơm, cánh bơm, trục bơm, nắp bơm, hai ổ bi, thân ổ bi, ống dẫn dầu, nắp ổ bi, giá đỡ, phớt dầu và packing.
Trong đó, cánh bơm và trục tạo thành phần quay chính; ổ bi giữ rotor ổn định; thân và nắp bơm tạo khoang dẫn dầu; còn packing và phớt dầu đảm nhiệm chức năng làm kín. Sự phối hợp của các chi tiết này tạo thành kết cấu đặc trưng giúp RY65-40-200A thực hiện nhiệm vụ tuần hoàn dầu truyền nhiệt.

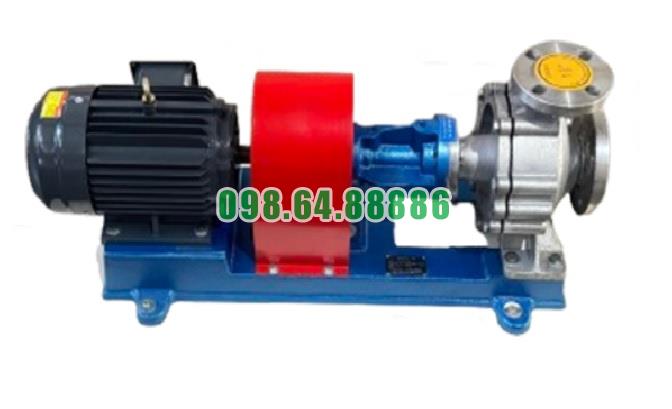

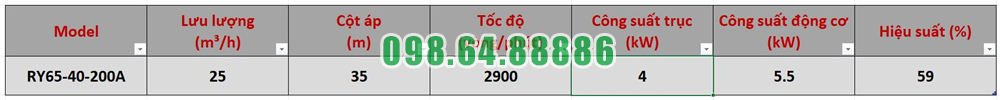

Bơm tuần hoàn dầu truyền nhiệt RY65-40-200A lưu lượng 25 m3/h, cột áp 35 m, công suất 5.5 kW, tốc độ 2900 vòng/phút
