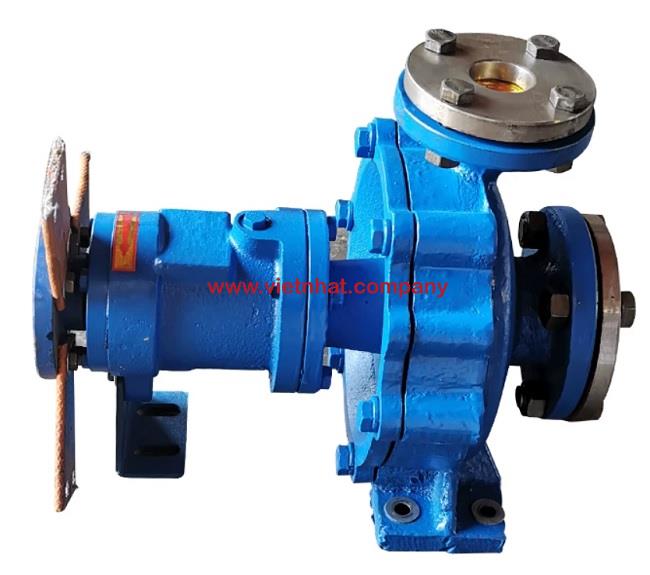

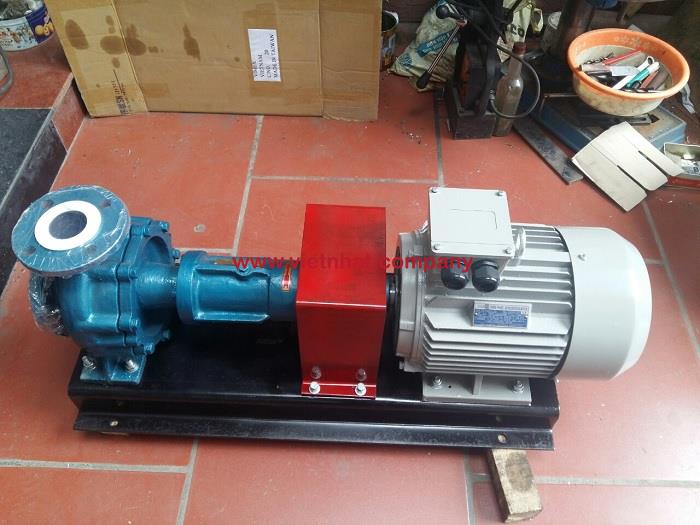

Bơm dầu truyền nhiệt RY50-32-250 sở hữu thiết kế chân đỡ gối đỡ trung tâm vững chắc, phù hợp với kết cấu bơm ly tâm công nghiệp làm việc trong hệ thống tuần hoàn dầu nóng.

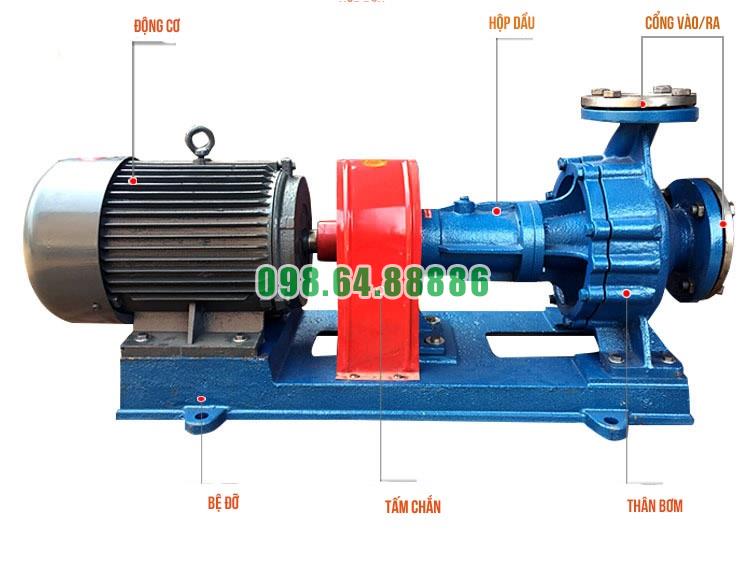

Theo tài liệu kỹ thuật của dòng RY, bơm sử dụng kết cấu đỡ một phía, gồm chân đỡ và gối đỡ trung tâm. Cửa hút được bố trí theo hướng trục, cửa xả theo hướng tâm thẳng đứng; bơm và động cơ được lắp đồng tâm trên cùng một bệ máy.
Chân đỡ là vị trí liên kết thân bơm với bệ máy, giúp cụm bơm duy trì vị trí ổn định trong quá trình hoạt động.
Với RY50-32-250 làm việc ở tốc độ 2.900 vòng/phút, việc cố định chắc chắn cụm bơm trên bệ là yếu tố quan trọng để duy trì trạng thái lắp đặt ổn định.
Chân đỡ kết hợp với bệ máy tạo thành nền đỡ cho thân bơm và các bộ phận quay. Khi lắp đặt, nhà sản xuất yêu cầu đặt toàn bộ cụm bơm – động cơ lên móng, cân bằng bệ máy trước khi siết chặt bu lông móng.
Gối đỡ trung tâm nằm trong kết cấu đỡ của dòng RY, tạo sự liên kết giữa khu vực thân bơm và cụm ổ trục.
Cụm ổ trục của bơm chứa hai bộ vòng bi, có nhiệm vụ đỡ và định vị rôto. Vì vậy, sự ổn định của khu vực gối đỡ và thân ổ trục có vai trò quan trọng đối với vị trí làm việc của trục và bánh công tác.
Bơm RY50-32-250 truyền động từ động cơ qua khớp nối mềm. Do đó, trục bơm và trục động cơ cần được căn chỉnh chính xác.
Tài liệu quy định sai lệch tại vành ngoài khớp nối không vượt quá 0,1 mm, khe hở giữa hai đầu trục khoảng 2–3 mm.
Thiết kế chân đỡ, gối đỡ trung tâm và bệ máy tạo thành một hệ kết cấu hỗ trợ duy trì vị trí của cụm bơm sau khi căn chỉnh.
Một điểm đáng chú ý của dòng RY là khu vực giữa thân bơm và cụm ổ trục được thiết kế theo hướng tản nhiệt tự nhiên, thay cho hệ thống làm mát bằng nước truyền thống.
Cách bố trí này giúp kết cấu bơm gọn hơn và giảm các thiết bị làm mát phụ trợ. Nhà sản xuất xác nhận thiết kế mới sử dụng cơ chế tản nhiệt tự nhiên nhằm đơn giản hóa kết cấu và giảm chi phí vận hành.
Độ vững chắc của RY50-32-250 không chỉ phụ thuộc vào riêng chân đỡ hay gối đỡ mà còn phụ thuộc vào toàn bộ hệ thống lắp đặt.
Đường ống hút và đường ống đẩy phải có giá đỡ độc lập, không để trọng lượng đường ống truyền trực tiếp lên cửa hút, cửa xả hoặc thân bơm. Đồng thời bệ máy phải được cân bằng và cố định chắc chắn trên móng.
Điều này đặc biệt quan trọng đối với hệ thống dầu truyền nhiệt vì giúp cụm bơm duy trì đúng vị trí lắp đặt trong quá trình vận hành.
Bơm dầu truyền nhiệt RY50-32-250 sở hữu thiết kế chân đỡ gối đỡ trung tâm vững chắc với kết cấu đỡ một phía, kết hợp chân đỡ, gối đỡ trung tâm, cụm ổ trục và bệ máy.
Thiết kế này tạo nền tảng để thân bơm và cụm rôto được bố trí ổn định, đồng thời hỗ trợ duy trì độ đồng tâm giữa bơm và động cơ. Khi kết hợp với móng máy chắc chắn và hệ thống đường ống có giá đỡ độc lập, cụm RY50-32-250 có điều kiện làm việc ổn định trong hệ thống tuần hoàn dầu truyền nhiệt.
Bơm dầu truyền nhiệt RY50-32-250 vận hành ở tốc độ quay 2900 vòng mỗi phút là đặc điểm quan trọng quyết định quá trình truyền năng lượng từ động cơ đến bánh công tác và tạo dòng dầu tuần hoàn. Theo bảng thông số của nhà sản xuất, các điểm làm việc của model RY50-32-250 đều sử dụng tốc độ 2.900 vòng/phút và động cơ 11 kW.
Khi động cơ hoạt động ở tốc độ khoảng 2.900 vòng/phút, chuyển động quay được truyền qua khớp nối mềm đến trục bơm và bánh công tác.
Quá trình truyền động diễn ra theo trình tự:
Động cơ → khớp nối mềm → trục bơm → bánh công tác
Bánh công tác quay với tốc độ cao sẽ liên tục truyền năng lượng cho dầu truyền nhiệt. Dầu đi vào vùng tâm bánh công tác, được gia tốc về phía mép ngoài rồi đi vào thân bơm trước khi thoát qua cửa xả.
Theo kết cấu của dòng RY, bơm và động cơ được lắp đồng tâm trên cùng bệ và truyền động qua khớp nối mềm.
Tốc độ 2.900 vòng/phút giúp bánh công tác duy trì khả năng truyền năng lượng liên tục cho dầu. Khi tốc độ quay đạt đúng mức thiết kế, bơm có điều kiện làm việc theo đường đặc tính đã xác định.
Tài liệu của dòng RY cho biết đường đặc tính tổng hợp thể hiện mối quan hệ giữa lưu lượng Q và cột áp H tại tốc độ xấp xỉ 2.900 vòng/phút. Vì vậy, tốc độ này là một điều kiện quan trọng khi đánh giá điểm làm việc của RY50-32-250.
Khi bánh công tác quay nhanh, dầu nhận năng lượng từ các cánh bơm và chuyển động từ tâm ra mép ngoài với vận tốc lớn hơn. Sau đó, thân bơm thu nhận dòng dầu và chuyển một phần động năng thành áp suất.
Vì vậy, tốc độ quay 2.900 vòng/phút có vai trò trực tiếp trong quá trình:
Hút dầu → tăng tốc dầu → tạo lực ly tâm → tăng áp → đẩy dầu ra cửa xả.
Đối với RY50-32-250, đây là cơ sở để bơm tạo được cột áp cao và duy trì dầu tuần hoàn qua đường ống, thiết bị gia nhiệt và thiết bị sử dụng nhiệt.
Bên cạnh việc đạt tốc độ 2.900 vòng/phút, chiều quay của RY50-32-250 phải chính xác.
Theo tài liệu, khi quan sát từ phía khớp nối, trục bơm phải quay theo chiều kim đồng hồ.
Nếu động cơ vẫn quay ở tốc độ cao nhưng sai chiều, bánh công tác không thể tạo ra đặc tính thủy lực đúng thiết kế. Tài liệu cũng xác định chiều quay sai là một nguyên nhân khiến bơm không ra chất lỏng hoặc lưu lượng rất nhỏ.
Bơm dầu truyền nhiệt RY50-32-250 vận hành ở tốc độ quay 2900 vòng mỗi phút nhằm bảo đảm bánh công tác nhận được tốc độ cần thiết để tạo lưu lượng và cột áp.
Nếu tốc độ động cơ giảm đáng kể so với mức thiết kế, khả năng truyền năng lượng cho dầu cũng giảm. Khi đó có thể xuất hiện:
lưu lượng không đạt yêu cầu;
cột áp thấp;
khả năng tuần hoàn dầu giảm;
điểm làm việc của bơm thay đổi.
Trong phần xử lý sự cố, tài liệu RY cũng liệt kê tốc độ quay không đủ là một nguyên nhân gây lưu lượng hoặc cột áp thấp hơn thiết kế.
Ở tốc độ quay cao, độ đồng tâm giữa trục động cơ và trục bơm cần được kiểm soát chặt chẽ.
Theo hướng dẫn lắp đặt của nhà sản xuất, sai lệch đo tại vành ngoài khớp nối không được vượt quá 0,1 mm, còn khe hở giữa hai đầu trục khoảng 2–3 mm.
Nếu hai trục bị lệch tâm trong khi bơm quay ở 2.900 vòng/phút, cụm máy có thể phát sinh rung, tiếng ồn, nóng ổ bi và tăng ma sát.
Do đó, trước khi đưa RY50-32-250 vào vận hành cần kiểm tra:
độ đồng tâm bơm – động cơ;
khớp nối;
ổ bi;
bu lông bệ máy;
chiều quay của động cơ.
Do cụm rôto làm việc với tốc độ cao, rung động là thông số cần theo dõi trong quá trình vận hành.
Tài liệu quy định trong quá trình khởi động, biên độ rung của bơm không được vượt quá 0,06 mm. Nếu rung bất thường phải kiểm tra ngay.
Rung lớn ở tốc độ 2.900 vòng/phút có thể liên quan đến lệch tâm trục, ổ bi hư hỏng, không khí trong đường ống hoặc tải trọng đường ống truyền trực tiếp lên bơm.
Bơm dầu truyền nhiệt RY50-32-250 vận hành ở tốc độ quay 2900 vòng mỗi phút để bánh công tác tạo được chuyển động ly tâm cần thiết và truyền năng lượng liên tục cho dầu truyền nhiệt. Tốc độ này có ảnh hưởng trực tiếp đến khả năng tạo lưu lượng, cột áp và duy trì dòng dầu tuần hoàn trong hệ thống.
Để bơm vận hành ổn định ở 2.900 vòng/phút, cần bảo đảm động cơ quay đúng chiều, trục bơm và động cơ được căn đồng tâm chính xác, bánh công tác quay tự do và độ rung nằm trong giới hạn cho phép. Đây là những điều kiện quan trọng để RY50-32-250 duy trì đúng đặc tính làm việc và hạn chế hư hỏng trong quá trình vận hành.

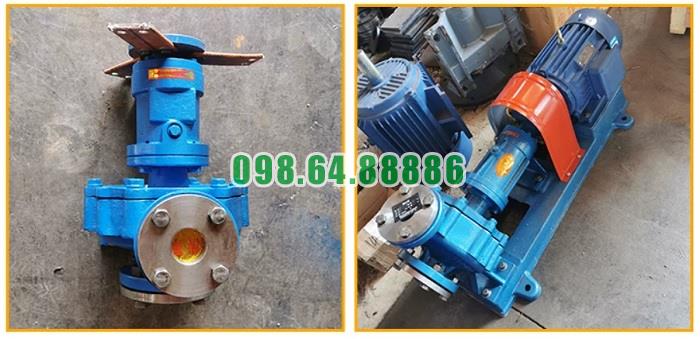

Bơm dầu truyền nhiệt RY50-32-250 công suất 11 kW, lưu lượng 18 m3/h, tốc độ 2900 vòng/phút, cột áp 70 m
