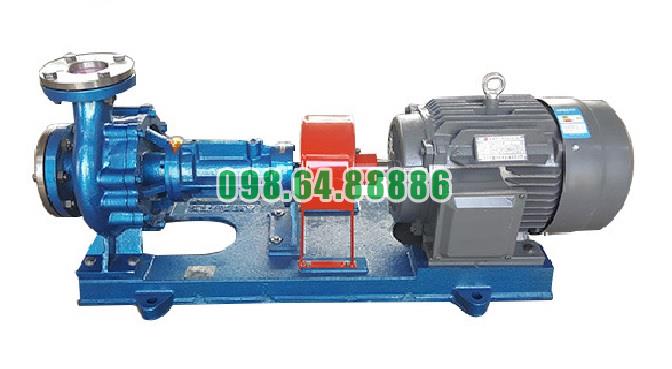

Bơm tuần hoàn dầu truyền nhiệt RY25-25-160 lưu lượng 3 m3/h, công suất 1.5 kW, cột áp 27 m, tốc độ 2.900 vòng/phút

Quy trình tuần hoàn dầu nóng liên tục của Bơm dầu truyền nhiệt RY25-25-160

Bơm dầu truyền nhiệt RY25-25-160 có nhiệm vụ duy trì dòng dầu nóng chuyển động liên tục trong hệ thống gia nhiệt. Dầu tải nhiệt được hút từ đường hồi, đi qua bơm, được đẩy đến thiết bị sử dụng nhiệt rồi quay trở lại bơm để tiếp tục chu trình mới.

Với lưu lượng 3 m³/h, cột áp 27 m, công suất động cơ 1,5 kW và tốc độ quay 2.900 vòng/phút, bơm tạo ra dòng tuần hoàn ổn định trong hệ thống đường ống kín.

Giai đoạn dầu nóng đi vào cửa hút của bơm

Dầu tải nhiệt sau khi truyền nhiệt cho thiết bị sản xuất sẽ đi theo đường ống hồi về phía cửa hút của Bơm dầu truyền nhiệt RY25-25-160.

Cửa hút được bố trí cùng phương với trục bơm. Nhờ đó, dầu đi thẳng vào khu vực tâm bánh công tác, hạn chế thay đổi hướng dòng chảy trước khi vào bơm.

Tại cửa hút, áp suất thường thấp hơn áp suất tại cửa xả. Sự chênh lệch áp suất này giúp dầu liên tục được đưa từ đường hồi vào trong thân bơm.

Để quá trình hút dầu diễn ra ổn định, đường ống hút phải luôn chứa đầy dầu. Nếu xuất hiện không khí hoặc hơi nước trong đường ống, dòng dầu có thể bị gián đoạn, làm bơm rung và giảm lưu lượng tuần hoàn.

Dầu đi vào tâm bánh công tác

Sau khi đi qua cửa hút, dầu nóng được dẫn đến vùng tâm của bánh công tác.

Đây là khu vực tiếp nhận dầu đầu tiên bên trong bơm. Tại tâm bánh công tác, vận tốc của dầu còn tương đối thấp. Khi bánh công tác quay, dầu bắt đầu được cuốn theo chuyển động quay của các đường dẫn dòng.

Bánh công tác của Bơm dầu truyền nhiệt RY25-25-160 quay với tốc độ 2.900 vòng/phút. Chuyển động này tạo điều kiện để dầu liên tục được hút vào tâm bánh công tác và đẩy dần ra phía ngoài.

Bánh công tác truyền năng lượng cho dầu nóng

Khi dầu đi vào bánh công tác, động cơ truyền mô-men quay đến trục bơm. Trục làm bánh công tác quay với tốc độ cao và truyền năng lượng cơ học cho dòng dầu.

Dầu nóng chuyển động từ tâm bánh công tác ra mép ngoài. Trong quá trình này, vận tốc và năng lượng của dòng dầu tăng lên.

Bánh công tác thực hiện hai nhiệm vụ chính:

• Tạo lực hút để dầu đi liên tục vào cửa hút.
• Tạo năng lượng đẩy để dầu vượt qua trở lực của đường ống và thiết bị gia nhiệt.

Ở Bơm dầu truyền nhiệt RY25-25-160, bánh công tác tạo lưu lượng khoảng 3 m³/h và cột áp 27 m tại điểm làm việc thiết kế.

Dầu được thu gom trong thân bơm

Sau khi rời khỏi mép ngoài bánh công tác, dầu nóng đi vào khoang dẫn dòng của thân bơm.

Thân bơm tiếp nhận dầu từ bánh công tác và dẫn dòng dầu về phía cửa xả. Trong quá trình này, một phần vận tốc của dầu được chuyển thành áp suất.

Dầu không đi ra khỏi bơm theo nhiều hướng khác nhau mà được tập trung dần về cửa xả. Nhờ vậy, dòng dầu ra khỏi bơm có hướng chuyển động ổn định và đủ áp lực để tiếp tục đi qua hệ thống.

Dầu nóng được đẩy ra cửa xả

Cửa xả của Bơm dầu truyền nhiệt RY25-25-160 được bố trí theo phương thẳng đứng.

Khi dầu đi đến cửa xả, dầu đã nhận đủ năng lượng từ bánh công tác. Áp suất tại cửa xả cao hơn tại cửa hút, giúp dầu được đẩy vào đường ống cấp nhiệt.

Dòng dầu sau cửa xả tiếp tục di chuyển đến các thiết bị cần gia nhiệt như áo nhiệt, bồn gia nhiệt, máy ép, lò dầu hoặc thiết bị trao đổi nhiệt.

Van xả có thể được sử dụng để điều chỉnh lưu lượng tuần hoàn. Việc điều chỉnh phải thực hiện từ từ để tránh thay đổi áp suất đột ngột trong hệ thống.

Dầu nóng truyền nhiệt cho thiết bị

Sau khi rời bơm, dầu nóng đi qua đường ống đến thiết bị sử dụng nhiệt.

Tại đây, nhiệt lượng của dầu được truyền qua thành thiết bị hoặc bề mặt trao đổi nhiệt. Dầu có thể dùng để:

• Gia nhiệt bồn chứa.
• Duy trì nhiệt độ đường ống.
• Cấp nhiệt cho máy ép và khuôn.
• Gia nhiệt thiết bị phản ứng.
• Cung cấp nhiệt cho hệ thống sấy.

Trong quá trình truyền nhiệt, nhiệt độ của dầu giảm xuống một mức nhất định. Tuy nhiên, dầu vẫn duy trì ở trạng thái lỏng và tiếp tục đi theo đường hồi về bơm.

Bơm không trực tiếp tạo nhiệt cho dầu. Nhiệm vụ của bơm là duy trì tốc độ lưu thông để nhiệt từ bộ gia nhiệt được vận chuyển liên tục đến thiết bị sử dụng.

Dầu quay trở lại đường hồi

Sau khi truyền nhiệt, dầu đi vào đường ống hồi của hệ thống.

Đường hồi dẫn dầu về phía cửa hút của Bơm dầu truyền nhiệt RY25-25-160. Khi dầu quay trở lại bơm, một chu trình tuần hoàn được hoàn thành.

Chu trình này diễn ra liên tục theo trình tự:

1. Dầu từ đường hồi đi vào cửa hút.
2. Dầu đi đến tâm bánh công tác.
3. Bánh công tác truyền năng lượng cho dầu.
4. Thân bơm dẫn dầu đến cửa xả.
5. Dầu được đẩy đến thiết bị sử dụng nhiệt.
6. Dầu truyền nhiệt và quay về đường hồi.
7. Dầu tiếp tục đi vào bơm để bắt đầu chu trình mới.

Khi động cơ vẫn hoạt động và hệ thống có đủ dầu, quá trình trên được lặp lại liên tục.

Cách bơm duy trì dòng dầu nóng liên tục

Sự tuần hoàn liên tục được duy trì nhờ chênh lệch áp suất giữa cửa hút và cửa xả.

Khi bánh công tác quay, áp suất tại vùng tâm bánh công tác giảm xuống. Dầu từ đường hồi được hút vào để lấp đầy khoảng trống này.

Đồng thời, dầu tại mép ngoài bánh công tác được đẩy vào thân bơm với áp suất cao hơn. Dòng dầu mới liên tục đi vào trong khi dòng dầu đã được tăng áp liên tục đi ra.

Quá trình hút và đẩy xảy ra đồng thời, tạo thành dòng chảy liên tục thay vì từng đợt riêng biệt.

Vai trò của lưu lượng 3 m³/h trong chu trình tuần hoàn

Lưu lượng 3 m³/h cho biết trong điều kiện làm việc thiết kế, bơm có khả năng vận chuyển khoảng 3 mét khối dầu mỗi giờ.

Lưu lượng này quyết định tốc độ dầu đi qua thiết bị trao đổi nhiệt. Nếu lưu lượng quá thấp, dầu lưu lại quá lâu trong bộ gia nhiệt, dễ xuất hiện tình trạng nhiệt độ cục bộ tăng cao.

Nếu lưu lượng quá lớn, thời gian trao đổi nhiệt có thể giảm và tải của động cơ tăng lên.

Do đó, Bơm dầu truyền nhiệt RY25-25-160 cần được vận hành gần lưu lượng thiết kế để quá trình tuần hoàn dầu nóng đạt hiệu quả ổn định.

Vai trò của cột áp 27 m

Cột áp 27 m là khả năng tạo áp lực của bơm để thắng trở lực trong hệ thống.

Trở lực có thể xuất hiện tại:

• Đường ống dài.
• Co, cút và van.
• Bộ gia nhiệt.
• Thiết bị trao đổi nhiệt.
• Bộ lọc.
• Các vị trí thay đổi tiết diện đường ống.

Nếu cột áp bơm không đủ, dầu sẽ không thể duy trì lưu lượng cần thiết trong toàn bộ vòng tuần hoàn. Với cột áp 27 m, RY25-25-160 có thể duy trì dòng dầu trong hệ thống phù hợp với phạm vi thiết kế của bơm.

Điều kiện để chu trình tuần hoàn không bị gián đoạn

Để Bơm dầu truyền nhiệt RY25-25-160 duy trì tuần hoàn dầu nóng liên tục, thân bơm và đường hút phải luôn có đủ dầu.

Không khí trong hệ thống cần được xả hết trước khi vận hành. Bọt khí có thể làm giảm khả năng hút, gây rung và khiến dòng dầu không ổn định.

Van hút phải được mở hoàn toàn trong quá trình bơm hoạt động. Không nên dùng van hút để điều chỉnh lưu lượng vì việc thu hẹp đường hút có thể làm giảm áp suất đầu vào.

Dòng dầu cũng không nên bị chặn lâu tại cửa xả. Khi van xả đóng, dầu không thể lưu thông, nhiệt độ bên trong bơm có thể tăng nhanh.

Bơm cần duy trì lưu lượng tối thiểu khoảng 30% lưu lượng thiết kế. Với lưu lượng thiết kế 3 m³/h, mức lưu lượng tối thiểu tương ứng khoảng 0,9 m³/h. Nếu hệ thống cần sử dụng lưu lượng thấp hơn, nên bố trí đường hồi bypass để dầu vẫn tuần hoàn qua bơm.

Quy trình tuần hoàn dầu nóng khi bắt đầu vận hành

Trước khi khởi động, dầu phải được nạp đầy vào thân bơm và đường ống hút.

Khi động cơ bắt đầu quay, van hút được mở hoàn toàn và van xả ở trạng thái đóng hoặc mở nhỏ. Bánh công tác bắt đầu tạo áp suất trong thân bơm.

Sau khi tốc độ quay và áp suất ổn định, van xả được mở từ từ. Dầu bắt đầu đi từ cửa xả đến thiết bị sử dụng nhiệt rồi quay trở lại đường hồi.

Khi toàn bộ hệ thống đã có dòng chảy ổn định, bộ gia nhiệt tiếp tục nâng nhiệt độ dầu đến mức làm việc yêu cầu.

Quy trình tuần hoàn dầu nóng liên tục của Bơm dầu truyền nhiệt RY25-25-160 bắt đầu khi dầu từ đường hồi đi vào cửa hút và đến tâm bánh công tác. Bánh công tác quay ở tốc độ 2.900 vòng/phút, truyền năng lượng cho dầu và đẩy dầu ra cửa xả với lưu lượng 3 m³/h, cột áp 27 m.

Dầu sau đó đi đến thiết bị sử dụng nhiệt, truyền nhiệt cho quá trình sản xuất rồi quay trở lại bơm qua đường hồi. Chu trình hút, tăng áp, đẩy dầu, truyền nhiệt và hồi dầu được lặp lại liên tục trong suốt thời gian hệ thống hoạt động.

Sự tuần hoàn ổn định phụ thuộc vào việc thân bơm luôn đầy dầu, đường hút không có không khí, van hút được mở hoàn toàn và lưu lượng qua bơm không thấp hơn mức cho phép.

Đặc điểm trục bơm bằng thép hợp kim chịu lực trên Bơm dầu truyền nhiệt RY25-25-160

Vai trò của trục bơm RY25-25-160

Trục bơm là bộ phận truyền mô-men quay từ động cơ đến bánh công tác của Bơm dầu truyền nhiệt RY25-25-160. Khi động cơ công suất 1,5 kW hoạt động ở tốc độ 2.900 vòng/phút, trục bơm phải truyền chuyển động liên tục, giữ bánh công tác quay ổn định để tạo lưu lượng 3 m³/h và cột áp 27 m.

Do làm việc trong môi trường dầu truyền nhiệt có nhiệt độ cao, trục bơm không chỉ chịu lực xoắn mà còn chịu tải trọng hướng kính, rung động và ảnh hưởng của sự giãn nở nhiệt. Vì vậy, trục bằng thép hợp kim chịu lực cần có độ bền cơ học cao, khả năng chống biến dạng và duy trì độ chính xác trong suốt quá trình vận hành.

Độ bền cơ học cao

Đặc điểm quan trọng nhất của trục bơm bằng thép hợp kim chịu lực là khả năng chịu mô-men xoắn lớn trong quá trình truyền động. Khi động cơ khởi động, tải tác động lên trục có thể tăng nhanh, đặc biệt khi dầu truyền nhiệt còn nguội và có độ nhớt cao.

Thép hợp kim giúp trục bơm có độ bền kéo và độ bền xoắn tốt hơn so với thép thông thường. Nhờ đó, trục hạn chế được tình trạng cong, xoắn hoặc biến dạng khi bơm làm việc liên tục ở tốc độ 2.900 vòng/phút.

Độ bền cơ học ổn định cũng giúp bánh công tác giữ đúng vị trí thiết kế, hạn chế va chạm với thân bơm và giảm nguy cơ phát sinh rung động bất thường.

Khả năng chịu tải kết hợp

Trong Bơm dầu truyền nhiệt RY25-25-160, trục bơm không chỉ chịu một loại tải riêng biệt. Trong quá trình vận hành, trục phải đồng thời chịu:

• Mô-men xoắn từ động cơ.
• Lực hướng kính do bánh công tác quay.
• Lực dọc trục phát sinh từ chênh lệch áp suất.
• Trọng lượng của bánh công tác và các chi tiết quay.
• Tải rung do sai lệch đồng tâm hoặc dòng dầu không ổn định.

Trục bằng thép hợp kim chịu lực có khả năng đáp ứng tốt các tải trọng kết hợp này. Độ cứng phù hợp giúp trục không bị võng quá mức, trong khi độ dai của vật liệu giúp hạn chế nứt gãy khi tải thay đổi đột ngột.

Khả năng làm việc ở nhiệt độ cao

Bơm RY25-25-160 được sử dụng trong hệ thống tuần hoàn dầu truyền nhiệt, vì vậy trục bơm thường xuyên tiếp xúc với môi trường có nhiệt độ cao. Khi nhiệt độ tăng, kim loại sẽ giãn nở và các đặc tính cơ học có thể thay đổi.

Trục bơm bằng thép hợp kim chịu lực có khả năng duy trì độ bền và độ cứng tốt trong điều kiện nhiệt độ cao. Điều này giúp trục hạn chế cong vênh, giữ được độ đồng tâm giữa bánh công tác, ổ bi và khớp nối.

Khả năng chịu nhiệt ổn định đặc biệt quan trọng vì chỉ một sai lệch nhỏ của trục cũng có thể làm tăng rung động, gây nóng ổ bi và ảnh hưởng đến bộ phận làm kín.

Độ cứng và khả năng chống mài mòn

Các vị trí lắp ổ bi, phớt dầu, vòng chặn và khớp nối trên trục thường xuyên chịu ma sát và áp lực tiếp xúc. Nếu bề mặt trục có độ cứng thấp, các vị trí này dễ bị mòn, tạo độ rơ và làm giảm độ chính xác của cụm rôto.

Thép hợp kim chịu lực có thể được gia công nhiệt luyện để nâng cao độ cứng bề mặt, đồng thời vẫn giữ được độ dai cần thiết ở phần lõi. Nhờ đó, trục bơm có khả năng chống mài mòn tốt hơn tại các vị trí lắp ghép.

Bề mặt trục được gia công chính xác còn giúp ổ bi và bộ làm kín làm việc ổn định, giảm ma sát và hạn chế rò rỉ dầu truyền nhiệt.

Độ chính xác gia công cao

Trục bơm RY25-25-160 cần có độ thẳng, độ tròn và độ đồng tâm cao. Đây là điều kiện quan trọng để bánh công tác quay cân bằng ở tốc độ 2.900 vòng/phút.

Nếu trục bị cong hoặc các bậc trục gia công không đồng tâm, cụm rôto sẽ quay lệch. Hậu quả thường gặp là bơm rung mạnh, phát sinh tiếng ồn, ổ bi nóng và bộ phận làm kín nhanh hư hỏng.

Trục bằng thép hợp kim chịu lực có kết cấu ổn định, phù hợp với quá trình tiện, mài và xử lý bề mặt chính xác. Sau khi gia công, trục có thể duy trì độ chính xác tốt trong điều kiện tải trọng và nhiệt độ thay đổi.

Khả năng hạn chế biến dạng do rung động

Tốc độ quay cao làm trục bơm chịu tác động liên tục của lực động. Nếu vật liệu trục không đủ cứng hoặc không đủ dai, trục có thể bị dao động, mỏi hoặc xuất hiện vết nứt sau thời gian dài vận hành.

Thép hợp kim chịu lực giúp trục có khả năng chống mỏi tốt hơn, phù hợp với chế độ làm việc liên tục của bơm dầu truyền nhiệt. Độ cứng của trục giúp hạn chế độ võng, trong khi độ dai giúp hấp thụ một phần tải trọng thay đổi mà không bị gãy giòn.

Tuy nhiên, khả năng chịu lực của trục chỉ phát huy hiệu quả khi bơm và động cơ được căn chỉnh đồng tâm chính xác. Nếu hai trục lệch tâm, tải uốn tác động lên trục bơm sẽ tăng và làm giảm tuổi thọ của cả trục lẫn ổ bi.

Yêu cầu đối với bề mặt trục

Bề mặt trục bơm cần nhẵn, không có vết xước sâu, rỗ, nứt hoặc dấu hiệu cháy màu. Các vị trí tiếp xúc với phớt và ổ bi phải có độ bóng phù hợp để giảm ma sát.

Nếu bề mặt trục bị mòn, phớt làm kín có thể không còn tiếp xúc đều, dẫn đến rò rỉ dầu. Vị trí lắp ổ bi bị mòn cũng làm xuất hiện độ rơ, khiến rôto quay không ổn định.

Khi bảo dưỡng Bơm dầu truyền nhiệt RY25-25-160, cần kiểm tra kỹ các bậc trục, rãnh then, phần ren giữ bánh công tác và vị trí lắp ổ bi. Trục bị cong, nứt hoặc mòn quá giới hạn cần được sửa chữa hoặc thay thế.

Ảnh hưởng của trục bơm đến độ ổn định vận hành

Trục bơm bằng thép hợp kim chịu lực góp phần duy trì sự ổn định của toàn bộ cụm quay. Khi trục có độ cứng và độ chính xác tốt, bánh công tác quay cân bằng, ổ bi chịu tải đều và bộ phận làm kín ít bị rung.

Nhờ đó, Bơm dầu truyền nhiệt RY25-25-160 có thể duy trì lưu lượng và cột áp ổn định, đồng thời giảm tiếng ồn, hạn chế nóng ổ bi và kéo dài tuổi thọ thiết bị.

Ngược lại, trục bị cong, mòn hoặc lắp lệch sẽ làm giảm hiệu quả truyền động, tăng ma sát và khiến bơm vận hành không ổn định.

Trục bơm bằng thép hợp kim chịu lực trên Bơm dầu truyền nhiệt RY25-25-160 có nhiệm vụ truyền mô-men từ động cơ đến bánh công tác và duy trì sự ổn định của cụm rôto ở tốc độ 2.900 vòng/phút.

Các đặc điểm nổi bật của trục gồm độ bền cơ học cao, khả năng chịu tải kết hợp, chịu nhiệt, chống mài mòn và hạn chế biến dạng. Độ chính xác của trục ảnh hưởng trực tiếp đến độ rung, nhiệt độ ổ bi, độ kín và khả năng vận hành ổn định của bơm.

Để bảo đảm tuổi thọ trục bơm, cần căn chỉnh đồng tâm chính xác, bôi trơn ổ bi đúng yêu cầu và thường xuyên kiểm tra tình trạng cong, mòn hoặc nứt tại các vị trí lắp ghép.
