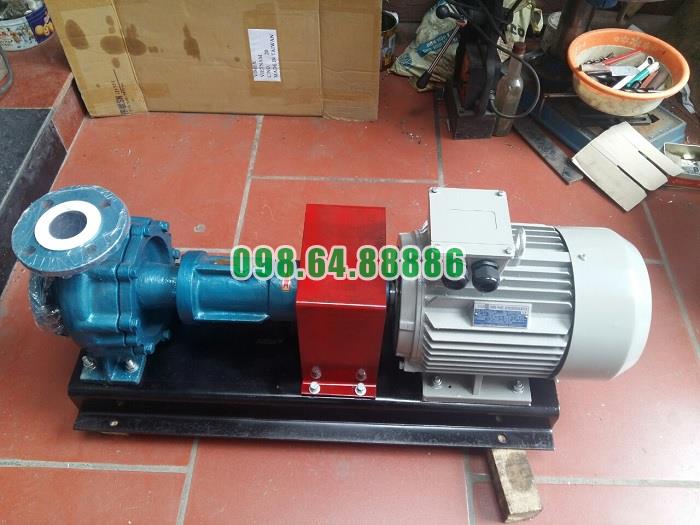

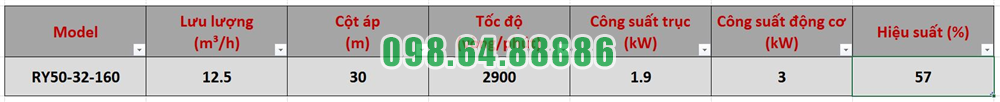

Bơm tuần hoàn dầu truyền nhiệt RY50-32-160 cột áp 30 m, lưu lượng 12.5 m³/h, công suất 3 kW, tốc độ 2900 vòng/phút

Quy trình gia nhiệt sơ bộ trước khi vận hành bơm dầu truyền nhiệt RY50-32-160

Gia nhiệt sơ bộ là bước bắt buộc trước khi khởi động bơm dầu truyền nhiệt RY50-32-160 khi hệ thống đang sử dụng dầu nóng. Mục đích chính là làm nhiệt độ thân bơm tăng từ từ đến gần với nhiệt độ của dầu truyền nhiệt, hạn chế hiện tượng giãn nở nhiệt đột ngột gây biến dạng thân bơm, lệch tâm trục, bó kẹt rôto hoặc ảnh hưởng đến bộ làm kín.

Kiểm tra bơm trước khi gia nhiệt

Trước khi đưa dầu nóng vào bơm, cần kiểm tra toàn bộ cụm RY50-32-160 ở trạng thái sẵn sàng vận hành. Các bu lông, khớp nối, động cơ và các mối nối đường ống phải chắc chắn, không có vị trí lỏng bất thường.

Tiếp theo, quay khớp nối bằng tay để kiểm tra khả năng quay của trục bơm. Trục phải quay nhẹ và đều, không xuất hiện tiếng cọ xát hoặc điểm kẹt. Nếu rôto quay nặng hoặc có tiếng ma sát, phải kiểm tra nguyên nhân trước khi tiếp tục gia nhiệt.

Thân bơm cũng phải được mồi đầy dầu truyền nhiệt. Trong quá trình mồi, nên quay khớp nối bằng tay để hỗ trợ đẩy không khí còn lại trong buồng bơm ra ngoài. Không nên tiến hành gia nhiệt khi bên trong thân bơm vẫn còn nhiều không khí.

Cho dầu nóng tuần hoàn qua thân bơm

Đưa dầu nóng vào bơm từ từ

Khi bắt đầu gia nhiệt sơ bộ bơm dầu truyền nhiệt RY50-32-160, không đưa ngay dầu ở nhiệt độ làm việc cao vào một thân bơm đang nguội. Dầu nóng cần được cho tuần hoàn qua thân bơm từng bước để nhiệt độ các chi tiết kim loại tăng dần.

Quá trình tuần hoàn sơ bộ giúp thân bơm, nắp bơm, bánh công tác, khu vực trục và các chi tiết làm kín tiếp nhận nhiệt tương đối đồng đều trước khi bơm bắt đầu quay ở tốc độ làm việc.

Dầu nóng nên được tuần hoàn qua thân bơm nhiều lần cho đến khi nhiệt độ thân bơm tăng ổn định.

Kiểm soát chênh lệch nhiệt độ

Trong quá trình gia nhiệt sơ bộ, cần đặc biệt theo dõi nhiệt độ dầu tại cửa hút và nhiệt độ thân bơm.

Chênh lệch giữa nhiệt độ dầu tại cửa hút và nhiệt độ thân bơm không được vượt quá 40°C.

Ví dụ, nếu thân bơm đang ở khoảng 60°C thì không nên để dầu có nhiệt độ cao hơn khoảng 100°C đi trực tiếp vào bơm. Cần tăng nhiệt từng bước để thân bơm có đủ thời gian hấp thụ nhiệt và giãn nở dần.

Kiểm soát chênh lệch nhiệt độ giúp hạn chế ứng suất nhiệt giữa các khu vực của thân bơm và giảm nguy cơ biến dạng do thay đổi nhiệt độ quá nhanh.

Kiểm soát tốc độ tăng nhiệt của RY50-32-160

Tốc độ tăng nhiệt trong quá trình gia nhiệt sơ bộ không được vượt quá 50°C mỗi giờ.

Yêu cầu này đặc biệt quan trọng đối với RY50-32-160 vì bơm làm việc với dầu truyền nhiệt có nhiệt độ cao. Nếu nhiệt độ tăng quá nhanh, thân bơm có thể nóng trước trong khi trục, cụm ổ trục và các bộ phận khác chưa kịp giãn nở tương ứng.

Sự chênh lệch giãn nở có thể làm thay đổi khe hở giữa các chi tiết quay và chi tiết cố định. Trong trường hợp nghiêm trọng, bánh công tác hoặc trục có thể bị cọ sát, rôto quay nặng và bộ làm kín chịu tải nhiệt lớn.

Vì vậy, cần tăng nhiệt từ từ và liên tục theo dõi sự thay đổi nhiệt độ của thân bơm.

Nới bu lông để bù giãn nở nhiệt

Nới vị trí cố định bơm

Trong quá trình gia nhiệt sơ bộ RY50-32-160, các bu lông cố định bơm cần được nới khoảng 0,3–0,5 mm.

Khoảng nới này tạo điều kiện để thân bơm dịch chuyển rất nhỏ khi kim loại giãn nở do nhiệt. Nếu bơm bị giữ quá cứng trên bệ trong khi nhiệt độ tăng cao, lực giãn nở có thể tác động lên thân bơm, giá đỡ và cụm trục.

Việc cho phép bơm có khoảng dịch chuyển nhỏ giúp giảm ứng suất nhiệt và hạn chế ảnh hưởng đến độ đồng tâm giữa trục bơm và trục động cơ.

Siết lại sau khi gia nhiệt

Sau khi quá trình gia nhiệt sơ bộ hoàn tất và nhiệt độ thân bơm đã ổn định, các bu lông cố định phải được siết lại trước khi đưa bơm vào vận hành chính thức.

Không được để bu lông ở trạng thái nới khi bơm bắt đầu chạy ở tốc độ 2.900 vòng/phút vì có thể làm tăng rung động và khiến cụm bơm dịch chuyển trên bệ máy.

Theo dõi bơm trong suốt quá trình gia nhiệt

Trong toàn bộ quá trình gia nhiệt sơ bộ, cần quan sát liên tục tình trạng của RY50-32-160. Không nên chỉ theo dõi nhiệt độ mà phải đồng thời kiểm tra thân bơm, trục, khớp nối và các vị trí làm kín.

Cần chú ý các biểu hiện như dầu rò rỉ bất thường, thân bơm nóng không đều, tiếng kêu lạ, trục quay nặng hoặc xuất hiện hiện tượng biến dạng tại các mối nối.

Nếu phát hiện bất thường, phải ngừng quá trình gia nhiệt và kiểm tra nguyên nhân trước khi tiếp tục. Không nên khởi động động cơ khi bơm chưa đạt trạng thái ổn định về nhiệt.

Kiểm tra lại trước khi khởi động RY50-32-160

Khi nhiệt độ thân bơm đã tăng ổn định và quá trình gia nhiệt sơ bộ kết thúc, cần siết lại các bu lông đã nới để bù giãn nở nhiệt.

Sau đó quay lại khớp nối bằng tay để xác nhận trục và bánh công tác vẫn quay nhẹ, không bị bó hoặc cọ sát do sự thay đổi kích thước sau khi nóng lên.

Đồng thời kiểm tra lại tình trạng đầy dầu trong thân bơm, độ kín của các mối nối và trạng thái của van trên đường ống. Chỉ khi bơm đã được gia nhiệt đồng đều, trục quay bình thường và không phát hiện rò rỉ bất thường mới chuyển sang bước khởi động động cơ.

Yêu cầu quan trọng khi gia nhiệt sơ bộ RY50-32-160

Quy trình gia nhiệt sơ bộ bơm dầu truyền nhiệt RY50-32-160 cần tập trung vào ba giới hạn chính: dầu nóng phải được tuần hoàn qua thân bơm nhiều lần; chênh lệch nhiệt độ giữa dầu tại cửa hút và thân bơm không vượt quá 40°C; tốc độ tăng nhiệt của bơm không vượt quá 50°C/giờ.

Trong thời gian gia nhiệt, bu lông cố định bơm được nới khoảng 0,3–0,5 mm để bù giãn nở nhiệt và phải được siết lại sau khi nhiệt độ ổn định.

Quy trình gia nhiệt sơ bộ trước khi vận hành bơm dầu truyền nhiệt RY50-32-160 có mục đích đưa thân bơm từ trạng thái nguội lên nhiệt độ làm việc một cách từ từ và đồng đều. Trước tiên phải mồi đầy dầu và kiểm tra khả năng quay của rôto, sau đó cho dầu nóng tuần hoàn qua bơm nhiều lần. Trong quá trình này cần giữ chênh lệch nhiệt độ giữa dầu cửa hút và thân bơm không quá 40°C, tốc độ tăng nhiệt không quá 50°C/giờ và nới bu lông cố định khoảng 0,3–0,5 mm để bù giãn nở nhiệt. Khi nhiệt độ đã ổn định, siết lại bu lông, kiểm tra trục và tình trạng rò rỉ trước khi khởi động bơm.

Cấu tạo chi tiết của bơm dầu truyền nhiệt RY50-32-160 trong hệ thống cấp nhiệt công nghiệp

Bơm dầu truyền nhiệt RY50-32-160 có kết cấu dạng bơm ly tâm trục ngang, được thiết kế để tuần hoàn dầu tải nhiệt trong các hệ thống cấp nhiệt công nghiệp. Cấu tạo của bơm tập trung vào khả năng làm việc ổn định với dầu nóng, truyền động liên tục và hạn chế ảnh hưởng của nhiệt độ đến trục, ổ bi và bộ phận làm kín. Các cụm chính gồm thân bơm, nắp bơm, bánh công tác, trục bơm, cụm ổ trục, bộ làm kín, giá đỡ và cụm truyền động.

Cụm thân bơm RY50-32-160

Thân bơm là bộ phận bao ngoài khu vực làm việc của bánh công tác và trực tiếp tiếp xúc với dầu truyền nhiệt. Đây đồng thời là chi tiết chịu áp lực của dòng dầu trong quá trình bơm vận hành.

RY50-32-160 có cửa hút danh nghĩa 50 mm và cửa xả danh nghĩa 32 mm. Cửa hút được bố trí theo hướng trục để đưa dầu trực tiếp vào khu vực tâm bánh công tác, trong khi cửa xả bố trí theo hướng tâm và hướng lên trên.

Bên trong thân bơm tạo thành khoang dẫn dòng bao quanh bánh công tác. Khi dầu rời bánh công tác, thân bơm thu gom dòng dầu và dẫn đến cửa xả. Vì vậy, hình dạng và độ kín của thân bơm ảnh hưởng trực tiếp đến khả năng tạo lưu lượng và cột áp của RY50-32-160.

Nắp bơm

Nắp bơm được lắp ghép với thân bơm và nằm giữa phần thủy lực với cụm ổ trục. Bộ phận này tạo thành một phía của buồng bơm, đồng thời là vị trí bố trí khu vực trục xuyên qua thân bơm.

Nắp bơm còn liên quan trực tiếp đến cụm làm kín trục. Khi dầu truyền nhiệt có nhiệt độ cao hoạt động bên trong thân bơm, khu vực nắp bơm phải duy trì độ kín và hạn chế dầu nóng truyền ra phía cụm ổ trục.

Kết cấu tháo rời giữa nắp bơm và thân bơm cũng giúp việc kiểm tra bánh công tác, trục và bộ phận làm kín thuận tiện hơn khi bảo dưỡng.

Cụm rôto của bơm dầu truyền nhiệt RY50-32-160

Cụm rôto là phần chuyển động chính của bơm, bao gồm bánh công tác, trục bơm và đai ốc hãm bánh công tác. Cụm này nhận mô-men từ động cơ và trực tiếp tạo ra quá trình vận chuyển dầu.

Bánh công tác

Bánh công tác là chi tiết quan trọng nhất trong phần thủy lực của RY50-32-160. Ký hiệu “160” trong model thể hiện đường kính ngoài danh nghĩa của bánh công tác.

Bánh công tác được lắp trên đầu trục bơm và cố định bằng đai ốc. Khi trục quay ở tốc độ khoảng 2.900 vòng/phút, bánh công tác quay theo và truyền năng lượng cho dầu tải nhiệt.

Dầu đi vào khu vực tâm bánh công tác, sau đó chuyển động qua các cánh và được đưa ra phía mép ngoài. Vì vậy, tình trạng của bánh công tác ảnh hưởng trực tiếp đến khả năng đạt lưu lượng 12,5 m³/h và cột áp 30 m của bơm.

Trục bơm

Trục bơm là chi tiết truyền mô-men từ động cơ đến bánh công tác. Một đầu trục liên kết với bánh công tác, đầu còn lại nối với động cơ thông qua khớp nối mềm.

Do RY50-32-160 làm việc ở tốc độ cao và liên tục trong hệ thống dầu nóng, trục phải được giữ đúng tâm và quay ổn định. Nếu trục bị cong, lệch tâm hoặc lắp không chính xác, bánh công tác có thể bị lệch khỏi vị trí làm việc, làm tăng rung động và tải lên ổ bi.

Trục cũng đi xuyên qua khu vực làm kín nên độ chính xác của bề mặt trục có ảnh hưởng trực tiếp đến khả năng hạn chế rò rỉ dầu truyền nhiệt.

Đai ốc bánh công tác

Đai ốc bánh công tác được lắp ở đầu trục nhằm giữ bánh công tác cố định trên trục. Chi tiết này giúp bánh công tác duy trì đúng vị trí trong quá trình quay với tốc độ cao và chịu tác động liên tục của dòng dầu.

Cụm ổ trục của RY50-32-160

Cụm ổ trục gồm thân ổ trục, các ổ bi, nắp chặn ổ trục và các bộ phận bôi trơn. Đây là cụm có nhiệm vụ đỡ trục và duy trì vị trí chính xác của rôto.

Thân ổ trục

Thân ổ trục được bố trí phía sau nắp bơm và chứa các ổ bi đỡ trục. Kết cấu này giúp tách khu vực quay của trục khỏi phần thủy lực chứa dầu nóng.

Thân ổ trục đồng thời tạo không gian cho dầu hoặc mỡ bôi trơn, giúp giảm ma sát trong quá trình trục quay liên tục ở tốc độ khoảng 2.900 vòng/phút.

Ổ bi

RY50-32-160 sử dụng hai vị trí ổ bi để đỡ và định vị trục. Các ổ bi chịu tải phát sinh từ trọng lượng rôto và lực tác động trong quá trình bánh công tác vận chuyển dầu.

Ổ bi phía gần bánh công tác và ổ bi phía khớp nối phối hợp giữ trục ổn định theo phương làm việc. Nhờ đó, bánh công tác duy trì đúng tâm trong thân bơm và hạn chế tiếp xúc không mong muốn giữa các chi tiết quay với chi tiết cố định.

Nắp chặn ổ trục

Nắp chặn được lắp ở đầu thân ổ trục nhằm giữ các chi tiết bên trong đúng vị trí và hạn chế dầu hoặc mỡ bôi trơn thoát ra ngoài. Đây cũng là bộ phận có thể tháo khi cần kiểm tra hoặc thay thế ổ bi.

Cụm làm kín của bơm RY50-32-160

Cụm làm kín của RY50-32-160 được bố trí tại vị trí trục đi qua nắp bơm. Đây là khu vực cần kiểm soát chặt vì một phía là dầu truyền nhiệt nóng, trong khi phía còn lại liên kết với cụm ổ trục và truyền động.

Bộ chèn làm kín

Bộ chèn làm kín được lắp trong buồng làm kín của nắp bơm và bao quanh trục. Nhiệm vụ chính là hạn chế dầu truyền nhiệt rò rỉ theo khe hở giữa trục quay và phần cố định của bơm.

Kết cấu chèn cho phép duy trì độ kín trong khi trục vẫn có thể quay liên tục. Tình trạng của bộ chèn ảnh hưởng trực tiếp đến mức độ rò rỉ dầu tại vị trí trục.

Phớt dầu chịu nhiệt

Phớt dầu được kết hợp với bộ chèn để tăng khả năng kiểm soát dầu tại khu vực trục. Do bơm được sử dụng với dầu tải nhiệt nóng, phớt phải phù hợp với điều kiện nhiệt độ của cụm bơm.

Bộ chèn và phớt dầu phối hợp tạo thành hệ thống làm kín của RY50-32-160, giúp tách phần chứa dầu nóng với cụm ổ trục phía sau.

Cụm giá đỡ và tản nhiệt

Giá đỡ liên kết giữa phần thân bơm và cụm ổ trục, giúp định vị toàn bộ phần quay của RY50-32-160. Kết cấu của dòng RY sử dụng phương pháp tản nhiệt tự nhiên thay cho hệ thống làm mát bằng nước truyền thống.

Khoảng cách giữa phần bơm chứa dầu nóng và cụm ổ trục góp phần hạn chế nhiệt truyền trực tiếp đến ổ bi. Đây là đặc điểm kết cấu quan trọng đối với bơm dầu truyền nhiệt vì nhiệt độ quá cao tại ổ bi có thể làm giảm khả năng bôi trơn và tuổi thọ của cụm quay.

Cụm truyền động của RY50-32-160

Khớp nối mềm

Khớp nối mềm được bố trí giữa trục động cơ và trục bơm. Bộ phận này truyền mô-men từ động cơ đến rôto đồng thời hỗ trợ giảm ảnh hưởng của rung và sai lệch nhỏ giữa hai trục.

Việc căn chỉnh đồng tâm của khớp nối rất quan trọng vì RY50-32-160 làm việc ở tốc độ 2.900 vòng/phút. Sai lệch lớn có thể làm tăng rung, nóng ổ bi và ảnh hưởng đến tuổi thọ trục.

Động cơ 3 kW

RY50-32-160 sử dụng động cơ công suất 3 kW để tạo chuyển động cho bơm. Động cơ, khớp nối và trục bơm tạo thành một đường truyền động thống nhất từ nguồn cơ năng đến bánh công tác.

Toàn bộ bơm và động cơ được bố trí đồng tâm trên cùng một bệ máy, tạo thành cụm thiết bị hoàn chỉnh sử dụng trong hệ thống tuần hoàn dầu truyền nhiệt.

Sự phối hợp giữa các bộ phận trong hệ thống cấp nhiệt công nghiệp

Trong hệ thống cấp nhiệt, dầu nóng đi vào cửa hút 50 mm của RY50-32-160, qua thân bơm và tới bánh công tác. Bánh công tác nhận chuyển động từ động cơ 3 kW thông qua khớp nối và trục bơm, sau đó đưa dầu tới cửa xả 32 mm.

Cụm ổ trục giữ rôto quay ổn định, trong khi bộ chèn và phớt dầu kiểm soát rò rỉ tại khu vực trục. Thân bơm và nắp bơm tạo thành phần chịu áp và dẫn dầu, còn giá đỡ giúp liên kết phần thủy lực với cụm ổ trục.

Sự phối hợp này tạo nên cấu tạo đặc trưng của bơm dầu truyền nhiệt RY50-32-160, phù hợp với nhiệm vụ tuần hoàn dầu nóng ở lưu lượng 12,5 m³/h, cột áp 30 m và tốc độ 2.900 vòng/phút trong hệ thống cấp nhiệt công nghiệp.

Cấu tạo chi tiết của bơm dầu truyền nhiệt RY50-32-160 trong hệ thống cấp nhiệt công nghiệp gồm ba nhóm chính: phần thủy lực với thân bơm, nắp bơm và bánh công tác; phần cơ khí với trục, ổ bi, thân ổ trục và giá đỡ; phần làm kín và truyền động gồm bộ chèn, phớt dầu, khớp nối và động cơ 3 kW. Các bộ phận được bố trí liên tục theo trục bơm, vừa bảo đảm khả năng vận chuyển dầu nóng vừa duy trì độ ổn định của rôto và hạn chế ảnh hưởng của nhiệt đến cụm ổ trục.
