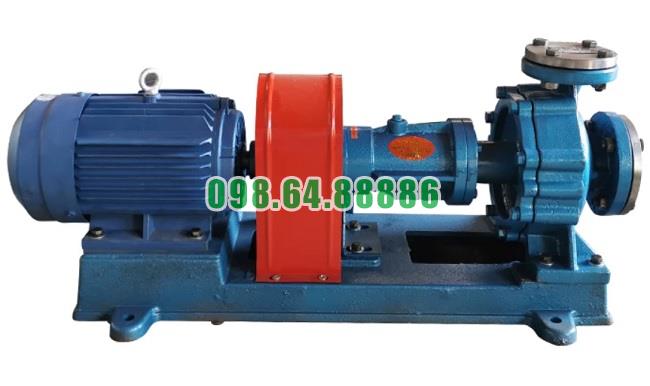

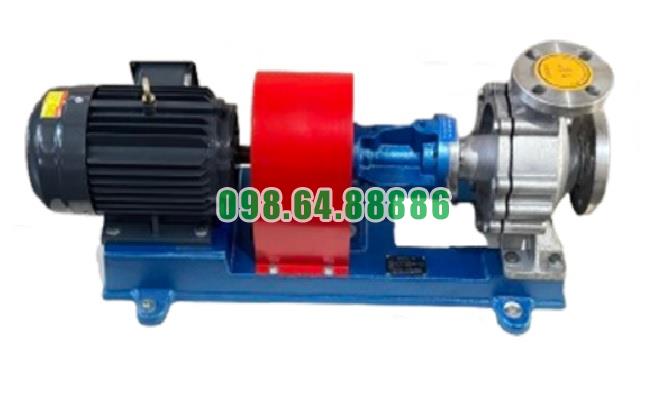

Bơm dầu truyền nhiệt RY65-40-250A có cấu tạo theo kiểu bơm ly tâm trục ngang, tập trung các bộ phận chính thành từng cụm rõ ràng gồm thân bơm, bánh công tác, trục bơm, ổ bi, thân ổ trục, bộ làm kín, giá đỡ và cụm truyền động. Với kết cấu này, bơm vừa đảm bảo khả năng tuần hoàn dầu nóng, vừa thuận tiện cho lắp đặt và bảo dưỡng.
Model RY65-40-250A làm việc với lưu lượng 20 m³/h, cột áp 51 m, tốc độ 2.900 vòng/phút và công suất 7,5 kW.
Thân bơm là bộ phận chính bao quanh khu vực làm việc của bánh công tác và tạo đường dẫn cho dầu truyền nhiệt đi qua bơm.
Cửa hút được bố trí theo hướng trục, trong khi cửa xả bố trí theo hướng tâm và hướng lên trên. Cách bố trí này phù hợp với kết cấu bơm ly tâm trục ngang và giúp dòng dầu đi vào bánh công tác tương đối trực tiếp.
Đối với model RY65-40-250A, ký hiệu “65” thể hiện đường kính danh nghĩa cửa hút 65 mm và “40” là đường kính danh nghĩa cửa xả 40 mm.
Bánh công tác là bộ phận trực tiếp truyền năng lượng từ trục bơm sang dầu truyền nhiệt.
Khi động cơ làm quay trục với tốc độ 2.900 vòng/phút, bánh công tác quay theo và tạo lực ly tâm, đưa dầu từ vùng trung tâm bánh công tác ra phía ngoài rồi chuyển tới cửa xả.
Ở model RY65-40-250A, ký hiệu “250” thể hiện đường kính ngoài danh nghĩa của bánh công tác, còn ký hiệu “A” cho biết bánh công tác đã được tiện hoặc cắt giảm đường kính lần thứ nhất.
Trục bơm nằm dọc theo tâm cụm máy và có nhiệm vụ truyền mô-men từ động cơ đến bánh công tác.
Một đầu trục liên kết với bánh công tác, đầu còn lại nối với động cơ thông qua khớp nối mềm. Trục phải duy trì độ đồng tâm tốt trong quá trình vận hành vì sai lệch có thể làm tăng rung động, ma sát và nhiệt độ tại ổ bi.
Đây là một trong những bộ phận chịu tải cơ học quan trọng nhất trong cấu tạo Bơm dầu truyền nhiệt RY65-40-250A.
Đai ốc bánh công tác có nhiệm vụ cố định bánh công tác trên trục bơm.
Chi tiết này tuy nhỏ nhưng có vai trò quan trọng trong việc duy trì vị trí ổn định của bánh công tác khi bơm quay ở tốc độ cao. Trong quá trình tháo bảo dưỡng, đai ốc được tháo trước khi lấy bánh công tác ra khỏi trục.
Nắp bơm nằm giữa thân bơm và cụm ổ trục, đóng vai trò liên kết các bộ phận và tạo khu vực bố trí bộ làm kín.
Khi cần tháo cụm rôto để kiểm tra, nắp bơm có thể được rút cùng với thân ổ trục và trục ra khỏi thân bơm. Điều này giúp quá trình tiếp cận bánh công tác và các chi tiết phía trong thuận tiện hơn.
Bơm RY65-40-250A sử dụng hai bộ vòng bi đặt trong thân ổ trục để đỡ và định vị rôto.
Ổ bi giúp trục quay ổn định, hạn chế độ đảo và duy trì vị trí tương đối chính xác giữa trục với thân bơm. Nếu ổ bi bị mòn, thiếu bôi trơn hoặc lắp sai, bơm có thể xuất hiện rung động, tiếng ồn hoặc nhiệt độ tăng bất thường.
Vì vậy, cụm ổ bi là một trong những bộ phận cần được kiểm tra định kỳ trong quá trình vận hành.
Thân ổ trục bao quanh và giữ các vòng bi, đồng thời liên kết cụm trục với phần thân bơm.
Việc bố trí hai ổ bi trong cùng thân ổ trục giúp cấu tạo của Bơm dầu truyền nhiệt RY65-40-250A tương đối tập trung. Đây cũng là vị trí liên quan trực tiếp đến hệ thống bôi trơn của bơm.
Theo cấu tạo dòng RY, khoang ổ trục được sử dụng để chứa chất bôi trơn phù hợp, giúp giảm ma sát và bảo vệ các bề mặt làm việc của vòng bi.
Trong sơ đồ kết cấu dòng RY có bố trí ống dẫn dầu thuộc cụm ổ trục.
Chi tiết này phục vụ cho việc dẫn dầu trong khu vực cần bôi trơn, hỗ trợ duy trì điều kiện làm việc ổn định cho các bộ phận quay.
Đây là một phần nhỏ nhưng liên quan trực tiếp đến khả năng làm việc lâu dài của cụm trục và ổ bi.
Bơm sử dụng bộ chèn làm kín kết hợp với phớt dầu cao su chịu nhiệt.
Bộ chèn được bố trí tại khu vực trục đi xuyên qua nắp bơm, có nhiệm vụ hạn chế dầu truyền nhiệt rò rỉ ra ngoài dọc theo trục.
Do Bơm dầu truyền nhiệt RY65-40-250A làm việc với dầu nóng, khu vực làm kín chịu ảnh hưởng đồng thời của nhiệt độ, áp suất và chuyển động quay. Vì vậy, tình trạng của bộ chèn cần được theo dõi trong quá trình vận hành.
Phớt dầu là bộ phận bổ trợ cho hệ thống làm kín và giúp hạn chế chất bôi trơn hoặc dầu rò rỉ tại khu vực trục.
Trong cấu tạo RY65-40-250A, phớt dầu được bố trí trong cụm ổ trục và kết hợp với các chi tiết làm kín khác để bảo vệ khu vực vòng bi.
Giá đỡ liên kết cụm thân ổ trục với bệ máy và có nhiệm vụ duy trì vị trí ổn định của toàn bộ phần quay.
Dòng RY sử dụng kết cấu đỡ một phía, gồm chân đỡ và gối đỡ trung tâm. Cách bố trí này giúp các bộ phận chính tập trung trên cùng một trục, đồng thời tạo điều kiện thuận lợi cho việc tháo lắp.
Bơm và động cơ được kết nối thông qua khớp nối mềm kiểu ba chấu.
Khớp nối có nhiệm vụ truyền mô-men từ động cơ tới trục bơm và cho phép bù một phần sai lệch nhỏ trong quá trình lắp đặt. Tuy nhiên, khớp nối mềm không thể thay thế cho việc căn chỉnh đồng tâm chính xác.
Theo yêu cầu lắp đặt của dòng RY, sai lệch đo tại vành ngoài khớp nối không nên vượt quá 0,1 mm.
Động cơ và bơm được lắp trên cùng một bệ máy, tạo thành một cụm truyền động thống nhất.
Đối với RY65-40-250A, công suất được sử dụng là 7,5 kW. Động cơ truyền chuyển động trực tiếp qua khớp nối tới trục bơm, sau đó làm bánh công tác quay.
Cách bố trí bơm và động cơ trên cùng bệ giúp kết cấu tổng thể gọn, dễ căn chỉnh và thuận tiện khi bố trí trên móng.
Khi bơm hoạt động, động cơ tạo mô-men quay và truyền qua khớp nối mềm tới trục bơm. Trục làm bánh công tác quay với tốc độ 2.900 vòng/phút.
Dầu truyền nhiệt đi vào cửa hút 65 mm theo hướng trục, tới khu vực tâm bánh công tác, sau đó được gia tốc ra phía ngoài. Dòng dầu tiếp tục đi qua thân bơm và thoát ra cửa xả 40 mm.
Trong toàn bộ quá trình này, ổ bi giữ trục ổn định, thân ổ trục định vị rôto, còn bộ chèn và phớt dầu đảm nhiệm chức năng làm kín.
Nhờ sự phối hợp của các bộ phận trên, RY65-40-250A đạt điểm làm việc 20 m³/h và cột áp 51 m.
Cấu tạo chi tiết Bơm dầu truyền nhiệt RY65-40-250A gồm các bộ phận chính: thân bơm, bánh công tác, đai ốc bánh công tác, nắp bơm, trục bơm, ổ bi, thân ổ trục, ống dẫn dầu, nắp chặn ổ trục, giá đỡ, phớt dầu và bộ chèn làm kín, kết hợp với động cơ thông qua khớp nối mềm.
Điểm đáng chú ý của cấu tạo này là các chi tiết được bố trí tập trung theo phương trục, tạo thành một cụm cơ khí rõ ràng và thuận tiện cho bảo dưỡng. Với lưu lượng 20 m³/h, cột áp 51 m, tốc độ 2.900 vòng/phút và công suất 7,5 kW, RY65-40-250A có cấu tạo phù hợp cho nhiệm vụ tuần hoàn dầu truyền nhiệt trong hệ thống công nghiệp
