Bơm dầu truyền nhiệt RY80-50-250A thuộc dòng bơm dầu nóng RY, được thiết kế để làm việc trong các hệ thống tuần hoàn dầu tải nhiệt có nhiệt độ cao. Một trong những điểm đáng chú ý nhất trong kết cấu của dòng bơm này là thiết kế tản nhiệt tự nhiên, thay cho phương án làm mát bằng nước truyền thống.
Thiết kế này giúp cụm bơm trở nên gọn hơn, đơn giản hơn và giảm bớt các hạng mục phụ trợ trong quá trình lắp đặt, vận hành.
Theo tài liệu kỹ thuật của dòng RY, thiết kế mới sử dụng cơ chế tản nhiệt tự nhiên thay cho làm mát bằng nước truyền thống.
Điều này có nghĩa là bơm không cần bố trí thêm một hệ thống nước làm mát riêng chỉ để kiểm soát nhiệt tại khu vực cụm trục và ổ trục.
Với Bơm dầu truyền nhiệt RY80-50-250A, đây là một đặc điểm quan trọng vì bơm chuyên dùng để tuần hoàn dầu nóng, trong khi nhiệt từ môi chất có thể truyền từ thân bơm sang các chi tiết cơ khí phía sau.
RY80-50-250A làm việc với dầu tải nhiệt nóng. Trong quá trình vận hành, nhiệt từ môi chất tập trung nhiều tại thân bơm và khu vực gần bánh công tác.
Nếu lượng nhiệt này truyền quá nhiều về phía trục và ổ bi, các chi tiết cơ khí có thể chịu ảnh hưởng về nhiệt độ làm việc.
Do đó, kết cấu của dòng RY được thiết kế để hạn chế ảnh hưởng nhiệt và hỗ trợ quá trình giải nhiệt theo phương thức tự nhiên.
Điểm cốt lõi của thiết kế không nằm ở việc tạo thêm một hệ thống làm mát phức tạp, mà ở cách bố trí các cụm cơ khí để bơm có thể làm việc với dầu nóng mà vẫn giữ kết cấu tương đối đơn giản.

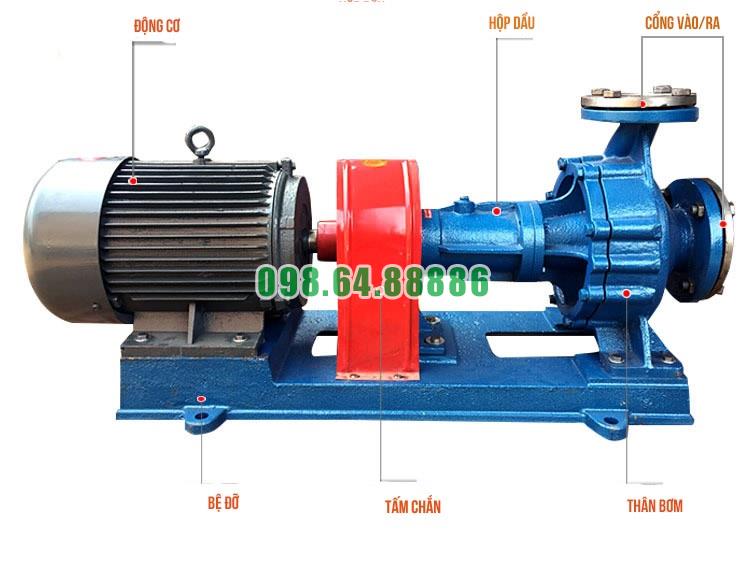

Trong kết cấu dòng RY, thân bơm không gắn trực tiếp sát với toàn bộ cụm ổ trục và động cơ. Giữa phần thủy lực và phần truyền động có các chi tiết trung gian như:
Cách bố trí này tạo nên một vùng trung gian giữa khu vực dầu nóng trong thân bơm và cụm ổ trục phía sau.
Tài liệu không mô tả chi tiết cơ chế truyền nhiệt bằng các thông số nhiệt động cụ thể, nhưng xác nhận rằng thiết kế của dòng RY sử dụng tản nhiệt tự nhiên thay cho làm mát nước.
Thân ổ trục chứa hai bộ vòng bi làm nhiệm vụ đỡ và định vị rôto.
Việc bố trí cụm ổ trục phía sau thân bơm giúp tạo khoảng cách cơ học với khu vực chứa môi chất nóng.
Đây là một phần quan trọng trong tổng thể thiết kế tản nhiệt tự nhiên của Bơm dầu truyền nhiệt RY80-50-250A.
Trục bơm nối bánh công tác với khớp nối và động cơ.
Vì trục đi xuyên từ khu vực thân bơm nóng đến cụm ổ trục, đây cũng là một trong những đường có thể truyền nhiệt từ đầu bơm về phía sau.
Thiết kế của dòng RY sử dụng kết cấu trục, thân ổ trục và giá đỡ theo dạng kéo dài tương đối rõ rệt so với phần thân bơm.
Cách bố trí này góp phần tạo khoảng cách giữa nguồn nhiệt chính và các bộ phận cần được bảo vệ khỏi nhiệt độ quá cao.
Thiết kế tản nhiệt tự nhiên không thể tách rời khỏi hệ thống ổ bi và bôi trơn.
Bơm RY80-50-250A sử dụng hai bộ vòng bi trong thân ổ trục.
Ổ bi phía bánh công tác được bố trí gần vùng đầu bơm hơn.
Theo hướng dẫn, trước khi vận hành cần châm dầu tải nhiệt sạch vào khoang ổ trục để làm dầu bôi trơn.
Điều này giúp duy trì điều kiện làm việc thích hợp cho ổ bi trong môi trường chịu ảnh hưởng nhiệt từ thân bơm.
Ổ bi phía khớp nối sử dụng mỡ bôi trơn theo chủng loại quy định.
Việc hai vị trí ổ bi có yêu cầu bôi trơn riêng cho thấy hệ thống ổ trục được thiết kế với sự chú ý rõ ràng đến điều kiện nhiệt và điều kiện làm việc của từng khu vực.
Một trong những điểm quan trọng nhất của Bơm dầu truyền nhiệt RY80-50-250A là không cần dựa vào một hệ thống nước làm mát truyền thống.
Điều này giúp giảm bớt các thành phần phụ trợ như:
Nhờ đó, tổng thể hệ thống bơm trở nên đơn giản hơn.
Tài liệu của dòng RY cũng nhấn mạnh rằng thiết kế tản nhiệt tự nhiên giúp cụm bơm gọn, đơn giản và giảm chi phí vận hành.
Không cần bố trí thêm hệ thống nước làm mát giúp phần phụ trợ quanh bơm giảm đáng kể.
Điều này thuận lợi trong các khu vực có không gian lắp đặt hạn chế.
Số lượng đường ống và thiết bị phụ trợ ít hơn giúp cấu tạo toàn bộ hệ thống đơn giản.
Điều này cũng làm giảm số điểm cần kiểm tra trong quá trình bảo dưỡng.
Ở những hệ thống sử dụng phương án làm mát bằng nước, bơm có thể phụ thuộc vào nguồn cấp nước làm mát.
Thiết kế tản nhiệt tự nhiên giúp dòng RY giảm bớt sự phụ thuộc này.
Theo tài liệu của nhà sản xuất, việc thay thế làm mát nước bằng tản nhiệt tự nhiên giúp giảm chi phí vận hành.
Nguyên nhân chính nằm ở việc không cần duy trì thêm một hệ thống nước làm mát riêng cho cụm bơm.
Mặc dù Bơm dầu truyền nhiệt RY80-50-250A sử dụng cơ chế tản nhiệt tự nhiên, quá trình đưa bơm vào làm việc với dầu nóng vẫn phải được kiểm soát chặt chẽ.
Trước khi khởi động với dầu nóng, bơm phải được gia nhiệt sơ bộ.
Yêu cầu vận hành của dòng RY quy định:
Điều này giúp các chi tiết kim loại giãn nở từ từ, hạn chế biến dạng nhiệt và giảm ảnh hưởng đến độ đồng tâm của cụm bơm.
Khi Bơm dầu truyền nhiệt RY80-50-250A làm việc ở nhiệt độ cao, thân bơm và các chi tiết liên quan sẽ giãn nở.
Trong quá trình gia nhiệt sơ bộ, hướng dẫn của dòng RY yêu cầu nới bu lông cố định bơm khoảng 0,3–0,5 mm để bù giãn nở nhiệt, sau đó siết lại khi quá trình gia nhiệt hoàn tất.
Chi tiết này cho thấy thiết kế tản nhiệt tự nhiên cần được kết hợp với quy trình vận hành đúng.
Nói cách khác, khả năng làm việc với dầu nóng không chỉ phụ thuộc vào kết cấu bơm mà còn phụ thuộc vào việc kiểm soát tốc độ thay đổi nhiệt độ.
Điểm nổi bật của thiết kế này nằm ở tính đơn giản.
Thay vì bổ sung thêm một hệ thống làm mát bằng nước, dòng RY sử dụng chính cách bố trí kết cấu của cụm bơm để hỗ trợ tản nhiệt.
Nhờ đó, Bơm dầu truyền nhiệt RY80-50-250A có thể duy trì một cấu hình tương đối gọn với các cụm chính gồm:
Không cần bổ sung thêm một cụm làm mát nước riêng biệt.
Để cơ chế tản nhiệt tự nhiên của Bơm dầu truyền nhiệt RY80-50-250A phát huy đúng hiệu quả, cần chú ý đến một số yếu tố vận hành cơ bản.
Thiếu dầu hoặc mỡ bôi trơn có thể làm nhiệt độ ổ bi tăng cao.
Do đó, bôi trơn đúng loại và đúng lượng là yếu tố trực tiếp hỗ trợ khả năng làm việc của cụm ổ trục trong môi trường nhiệt độ cao.
Không đưa dầu nóng đột ngột vào bơm khi thân bơm còn lạnh.
Quá trình gia nhiệt phải được thực hiện từng bước để hạn chế ứng suất nhiệt và sai lệch đồng tâm.
Nhiệt độ ổ trục cần được kiểm tra thường xuyên trong quá trình vận hành.
Nếu ổ bi nóng bất thường, cần kiểm tra ngay tình trạng bôi trơn và độ đồng tâm giữa bơm với động cơ.
Vì cơ chế được nhà sản xuất xác định là tản nhiệt tự nhiên, việc bố trí không gian lắp đặt hợp lý cũng có ý nghĩa quan trọng.
Khu vực bơm cần có đủ khoảng trống phục vụ kiểm tra, tháo lắp và bảo dưỡng.
Thiết kế tản nhiệt tự nhiên trên Bơm dầu truyền nhiệt RY80-50-250A là một đặc điểm nổi bật của dòng RY. Thay vì sử dụng hệ thống nước làm mát truyền thống, bơm được thiết kế theo hướng tận dụng kết cấu thân bơm, trục, giá đỡ và cụm ổ trục để tạo nên một hệ thống gọn và đơn giản hơn.
Ưu điểm chính của thiết kế này là giảm số lượng thiết bị phụ trợ, không cần hệ thống nước làm mát riêng, đơn giản hóa lắp đặt và giảm chi phí vận hành.
Tuy nhiên, để cơ chế tản nhiệt tự nhiên làm việc hiệu quả, Bơm dầu truyền nhiệt RY80-50-250A vẫn cần được gia nhiệt từ từ, bôi trơn đúng yêu cầu, căn chỉnh đồng tâm chính xác và thường xuyên theo dõi nhiệt độ ổ trục. Đây là những yếu tố quan trọng giúp bơm duy trì sự ổn định khi làm việc trong hệ thống dầu tải nhiệt ở nhiệt độ cao

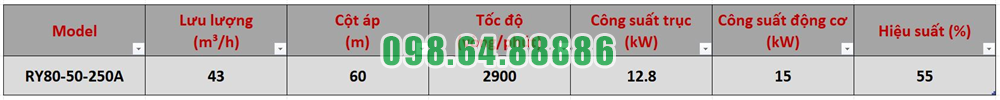

Đối với Bơm dầu truyền nhiệt RY80-50-250A, công suất động cơ 15kW là mức công suất được nhà sản xuất chỉ định cho model này. Theo bảng thông số kỹ thuật, RY80-50-250A làm việc tại lưu lượng khoảng 43 m³/h, cột áp 60 m, tốc độ quay 2.900 vòng/phút, công suất trục 12,8kW và sử dụng động cơ 15kW.
Điểm cần chú ý là công suất động cơ 15kW lớn hơn công suất trục 12,8kW. Khoảng chênh này giúp động cơ có dự phòng công suất nhất định để truyền động cho bơm trong điều kiện vận hành thực tế, thay vì làm việc sát giới hạn công suất định mức.
Công suất trục của RY80-50-250A là 12,8kW, tức là tại điểm làm việc được công bố, bơm cần khoảng 12,8kW công suất cơ học tại trục.
Động cơ được chọn ở mức 15kW để đảm bảo khả năng dẫn động phù hợp cho bơm. Việc chọn động cơ có công suất cao hơn công suất trục giúp hạn chế nguy cơ động cơ phải làm việc quá sát tải định mức trong quá trình vận hành.
Với cấu hình này, động cơ 15kW phù hợp để đáp ứng yêu cầu làm việc của RY80-50-250A tại điểm thông số mà nhà sản xuất công bố.
So với công suất trục 12,8kW, động cơ 15kW có phần công suất dự phòng khoảng:
15 - 12,8 = 2,2kW
Tương đương khoảng 17% so với công suất trục.
Khoảng dự phòng này giúp động cơ có khả năng đáp ứng tốt hơn khi hệ thống xuất hiện những thay đổi nhỏ về tải trong quá trình vận hành.
Tuy nhiên, không nên hiểu rằng động cơ 15kW cho phép bơm làm việc tùy ý ở mọi lưu lượng. Công suất yêu cầu của bơm có thể thay đổi theo điểm làm việc thực tế, vì vậy RY80-50-250A vẫn phải vận hành trong vùng đặc tính phù hợp.
Ở điểm làm việc được công bố, RY80-50-250A đạt:
Các thông số này cho thấy động cơ 15kW được ghép với bơm để đáp ứng điều kiện làm việc tương ứng với lưu lượng 43 m³/h và cột áp 60 m.
Đây là căn cứ quan trọng khi lựa chọn Bơm dầu truyền nhiệt RY80-50-250A cho hệ thống. Nếu điểm làm việc thực tế lệch nhiều so với thông số trên, cần kiểm tra lại đường đặc tính thay vì chỉ dựa vào công suất động cơ.
Cột áp 60m của RY80-50-250A cho thấy bơm có khả năng tạo áp lực tương đối lớn để khắc phục tổn thất trong hệ thống đường ống.
Trong hệ thống dầu truyền nhiệt, tổn thất áp suất có thể xuất hiện tại:
Động cơ 15kW cung cấp công suất cần thiết để bơm duy trì điểm làm việc đã được thiết kế, với điều kiện tổng trở lực của hệ thống phù hợp với đặc tính của RY80-50-250A.
Mặc dù động cơ 15kW lớn hơn công suất trục 12,8kW, phần chênh lệch không nên được xem là cơ sở để tăng lưu lượng hoặc ép bơm làm việc vượt vùng đặc tính.
Nếu mở van xả quá lớn, lưu lượng có thể tăng và công suất trục của bơm cũng có thể tăng theo. Khi đó tải của động cơ có thể tiến gần hoặc vượt công suất cho phép.
Vì vậy, động cơ 15kW được hiểu là mức công suất phù hợp với cấu hình RY80-50-250A theo thông số nhà sản xuất, chứ không phải là công suất cho phép vận hành bơm vượt giới hạn thiết kế.
Việc sử dụng đúng động cơ 15kW giúp Bơm dầu truyền nhiệt RY80-50-250A duy trì khả năng làm việc ổn định tại điều kiện thiết kế.
Khi hệ thống được lắp đặt và vận hành đúng, động cơ có thể đáp ứng công suất cần thiết cho quá trình:
Trong quá trình vận hành cần theo dõi dòng điện động cơ, độ rung, nhiệt độ ổ trục và lưu lượng để phát hiện sớm tình trạng bơm làm việc quá tải hoặc lệch khỏi vùng phù hợp.
Động cơ 15kW vẫn có thể bị quá tải nếu bơm vận hành không đúng điều kiện thiết kế.
Một số tình huống cần chú ý gồm:
Khi lưu lượng tăng quá cao, công suất yêu cầu tại trục có thể tăng, làm tải động cơ lớn hơn.
Tài liệu nêu rằng lệch tâm giữa bơm và động cơ có thể làm tăng ma sát rôto và khiến công suất tiêu thụ của bơm tăng.
Dị vật, ổ bi hư hỏng hoặc các chi tiết quay bị cọ sát có thể làm tải cơ khí tăng, khiến động cơ phải tiêu thụ công suất lớn hơn bình thường.
Nếu đặc tính hệ thống không phù hợp với đường đặc tính bơm, RY80-50-250A có thể làm việc ngoài vùng tối ưu và gây tăng tải hoặc giảm hiệu quả vận hành.
Để động cơ 15kW đáp ứng tốt Bơm dầu truyền nhiệt RY80-50-250A, cần duy trì bơm trong điều kiện vận hành phù hợp.
Đặc biệt cần:
Nếu công suất tiêu thụ tăng bất thường, cần kiểm tra ngay tình trạng đồng tâm, ma sát rôto và lưu lượng vận hành.
Công suất động cơ 15kW đáp ứng Bơm dầu truyền nhiệt RY80-50-250A dựa trên thông số công suất trục 12,8kW tại điểm làm việc khoảng 43 m³/h, cột áp 60m và tốc độ 2.900 vòng/phút.
Khoảng chênh 2,2kW giữa công suất động cơ và công suất trục tạo ra mức dự phòng cần thiết để bơm vận hành ổn định trong điều kiện phù hợp. Tuy nhiên, động cơ 15kW không có nghĩa là RY80-50-250A có thể làm việc vượt mọi giới hạn lưu lượng hoặc cột áp.
Để khai thác tốt công suất động cơ 15kW của Bơm dầu truyền nhiệt RY80-50-250A, cần vận hành bơm đúng điểm làm việc, kiểm soát lưu lượng, căn chỉnh đồng tâm chính xác và thường xuyên theo dõi tải động cơ

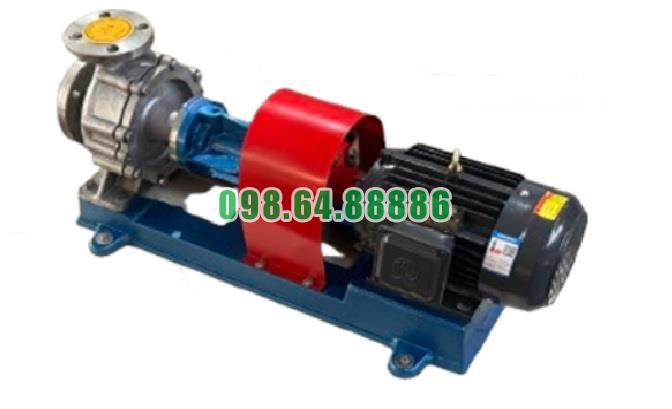

Bơm tuần hoàn dầu truyền nhiệt RY80-50-250A công suất 15 kW, cột áp 60 m, lưu lượng 43 m3/h
