Bơm dầu truyền nhiệt RY100-65-200A được cấu tạo từ các cụm chính gồm cụm thân bơm, cụm rôto, cụm ổ trục, cụm làm kín và cụm truyền động. Mỗi cụm đảm nhiệm một chức năng riêng, phối hợp với nhau để bơm vận hành ổn định trong hệ thống tuần hoàn dầu truyền nhiệt.
Cụm thân bơm gồm thân bơm và nắp bơm.
Thân bơm là bộ phận chứa môi chất và tạo khoang làm việc cho dòng dầu truyền nhiệt. Cửa hút của bơm bố trí theo hướng trục, còn cửa xả bố trí hướng tâm theo phương thẳng đứng.
Nắp bơm liên kết với thân bơm, đồng thời là vị trí lắp đặt các chi tiết liên quan đến trục, bộ làm kín và cụm ổ trục.
Cụm rôto của bơm dầu truyền nhiệt RY100-65-200A gồm bánh công tác, trục bơm và đai ốc bánh công tác.
Bánh công tác nhận chuyển động quay từ trục bơm và truyền năng lượng cho dầu truyền nhiệt, giúp tạo lưu lượng và cột áp.
Với model RY100-65-200A, số 200 thể hiện đường kính ngoài danh nghĩa của bánh công tác, còn ký hiệu A cho biết bánh công tác đã được tiện giảm đường kính lần thứ nhất.
Trục bơm truyền mô-men từ động cơ đến bánh công tác. Đây là chi tiết quan trọng ảnh hưởng trực tiếp đến độ ổn định và độ rung của bơm.
Đai ốc bánh công tác dùng để cố định bánh công tác trên trục, giúp bánh công tác giữ đúng vị trí trong quá trình vận hành.
Cụm ổ trục gồm ổ bi, thân ổ trục và nắp chặn ổ trục.
Bơm sử dụng hai bộ vòng bi để đỡ và định vị rôto, giúp trục quay ổn định.
Thân ổ trục là nơi bố trí các vòng bi và hệ thống bôi trơn, có nhiệm vụ bảo vệ và giữ ổ bi đúng vị trí.
Nắp chặn ổ trục giúp cố định và bảo vệ các chi tiết bên trong cụm ổ trục.
Cụm làm kín của bơm dầu truyền nhiệt RY100-65-200A gồm bộ chèn làm kín và phớt dầu cao su chịu nhiệt.
Bộ chèn làm kín được bố trí tại vị trí trục đi qua nắp bơm, có tác dụng hạn chế dầu truyền nhiệt rò rỉ ra bên ngoài.
Phớt dầu hỗ trợ làm kín và bảo vệ khu vực ổ trục, đặc biệt quan trọng khi bơm làm việc với môi chất có nhiệt độ cao.
Cụm truyền động gồm khớp nối mềm và động cơ điện.
Khớp nối mềm kiểu ba chấu dùng để truyền mô-men từ động cơ đến trục bơm, đồng thời hỗ trợ hạn chế ảnh hưởng của sai lệch nhỏ trong quá trình vận hành.
Động cơ cung cấp công suất cho bơm hoạt động. Với model RY100-65-200A, động cơ có công suất 22 kW, tốc độ quay 2.900 vòng/phút.
Theo sơ đồ kết cấu, bơm gồm các chi tiết chính:
Bơm dầu truyền nhiệt RY100-65-200A gồm những bộ phận chính nào? Có thể chia thành 5 cụm chính: cụm thân bơm, cụm rôto, cụm ổ trục, cụm làm kín và cụm truyền động.
Trong đó, các chi tiết quan trọng nhất gồm thân bơm, nắp bơm, bánh công tác, trục bơm, ổ bi, thân ổ trục, phớt dầu, bộ chèn làm kín và khớp nối. Việc hiểu rõ từng bộ phận giúp thuận tiện hơn khi kiểm tra, bảo dưỡng và sửa chữa bơm dầu truyền nhiệt RY100-65-200A
Bơm dầu truyền nhiệt RY100-65-200A có lưu lượng 94 m³/h, cột áp 44 m, tốc độ quay 2.900 vòng/phút và sử dụng động cơ 22 kW. Khi vận hành bơm dầu nóng, trình tự khởi động và dừng bơm cần được thực hiện đúng để hạn chế rung, quá nhiệt ổ bi và sự cố ở bộ làm kín.
Trước khi vận hành bơm dầu truyền nhiệt RY100-65-200A, cần kiểm tra toàn bộ cụm bơm, động cơ, khớp nối, bu lông móng và các mối nối đường ống. Không để xảy ra tình trạng lỏng bulông hoặc đường ống truyền tải trọng trực tiếp lên thân bơm.
Quay khớp nối bằng tay để kiểm tra độ trơn của rôto. Trục bơm phải quay nhẹ, không có tiếng cọ xát và không xuất hiện điểm kẹt.
Chiều quay của bơm cũng phải được kiểm tra trước khi chạy chính thức. Khi quan sát từ phía khớp nối, trục bơm phải quay theo chiều kim đồng hồ.
Trước khi khởi động, cần châm dầu tải nhiệt sạch vào khoang ổ trục.
Mở lỗ châm dầu và lỗ thoát khí, sau đó châm dầu đến khi dầu tràn ra lỗ thoát. Quay bộ phận châm dầu bằng tay cho đến khi không còn bọt khí, sau đó đóng kín các nút.
Việc bảo đảm đủ dầu bôi trơn trước khi chạy giúp hạn chế hiện tượng ổ bi quá nóng trong quá trình vận hành.
Bơm dầu truyền nhiệt RY100-65-200A phải được mồi đầy môi chất trước khi khởi động.
Trong quá trình mồi, quay khớp nối bằng tay để đẩy không khí ra khỏi thân bơm và đường ống. Không nên khởi động khi trong bơm còn nhiều không khí hoặc thân bơm chưa được điền đầy dầu.
Không khí tồn tại trong hệ thống có thể làm bơm rung mạnh, phát sinh tiếng ồn và giảm khả năng làm việc ổn định.
Đối với bơm dầu truyền nhiệt RY100-65-200A, gia nhiệt sơ bộ là bước quan trọng trước khi khởi động ở nhiệt độ cao.
Cho dầu nóng tuần hoàn qua thân bơm từ từ. Chênh lệch giữa nhiệt độ dầu tại cửa hút và nhiệt độ thân bơm không được vượt quá 40°C.
Tốc độ tăng nhiệt của bơm không vượt quá 50°C/giờ.
Trong quá trình gia nhiệt, cần nới bu lông cố định bơm khoảng 0,3–0,5 mm để bù giãn nở nhiệt. Sau khi quá trình gia nhiệt hoàn tất phải siết lại bu lông.
Nếu phát hiện rung, tiếng động hoặc hiện tượng bất thường trong quá trình gia nhiệt, cần dừng lại để kiểm tra.
Trước khi khởi động động cơ:
Việc đóng van xả khi khởi động giúp giảm tải cho động cơ. Tuy nhiên, không được để bơm chạy với van xả đóng quá 3 phút.
Sau khi hoàn tất các bước chuẩn bị, đóng điện cho thiết bị đo lường và bảo vệ, sau đó khởi động động cơ.
Theo dõi bơm khi tăng tốc đến khoảng 2.900 vòng/phút. Quan sát đồng hồ áp suất, tiếng ồn và độ rung của cụm bơm.
Khi tốc độ đã ổn định và áp suất cửa xả được thiết lập, bắt đầu mở van xả từ từ.
Van xả cần được mở từ từ, không mở đột ngột.
Điều chỉnh van xả để đưa bơm dầu truyền nhiệt RY100-65-200A về điểm làm việc yêu cầu:
Không sử dụng van hút để điều chỉnh lưu lượng vì có thể làm tăng nguy cơ xâm thực và khiến bơm vận hành không ổn định.
Trong lần vận hành đầu tiên, khi nhiệt độ dầu đạt khoảng 100–130°C, nên duy trì bơm hoạt động tại vùng nhiệt độ này để thực hiện quá trình tách nước và khử ẩm trong hệ thống.
Trong giai đoạn này, bơm có thể rung nhẹ. Sau khi quá trình tách nước hoàn thành, mới tiếp tục nâng nhiệt độ dầu lên mức làm việc yêu cầu.
Khi bơm dầu truyền nhiệt RY100-65-200A hoạt động ổn định, cần thường xuyên theo dõi:
Trong quá trình khởi động, biên độ rung không được vượt quá 0,06 mm. Nếu xuất hiện rung hoặc tiếng ồn bất thường, cần kiểm tra ngay.
Không vận hành bơm ở lưu lượng quá thấp. Theo hướng dẫn vận hành dòng RY, lưu lượng không nên thấp hơn 30% lưu lượng thiết kế. Với lưu lượng 94 m³/h, mức 30% tương đương khoảng 28,2 m³/h.
Không dừng bơm dầu truyền nhiệt RY100-65-200A khi dầu vẫn còn ở nhiệt độ quá cao.
Tiếp tục cho bơm tuần hoàn trong quá trình giảm nhiệt. Chỉ tiến hành dừng khi nhiệt độ môi chất đã giảm xuống dưới 100°C.
Sau đó đóng từ từ van xả để hạn chế dòng chảy ngược, rồi dừng động cơ. Để rôto giảm tốc tự nhiên, không hãm đột ngột.
Nếu bơm phải ngừng sử dụng trong thời gian dài, cần xả hết môi chất còn lại trong bơm và định kỳ quay rôto để hạn chế hiện tượng bó kẹt.
Có thể tóm tắt trình tự vận hành như sau:
Kiểm tra bơm và động cơ → kiểm tra chiều quay → châm dầu bôi trơn → quay thử bằng tay → mồi đầy dầu → xả khí → gia nhiệt sơ bộ → mở hoàn toàn van hút → đóng van xả → khởi động động cơ → chờ tốc độ và áp suất ổn định → mở từ từ van xả → điều chỉnh về lưu lượng làm việc → theo dõi rung, nhiệt độ và áp suất → giảm nhiệt xuống dưới 100°C trước khi dừng → đóng từ từ van xả → dừng động cơ.
Để bơm dầu truyền nhiệt RY100-65-200A vận hành đúng trình tự, cần đặc biệt chú ý đến ba giai đoạn: chuẩn bị và gia nhiệt trước khi chạy, mở van xả từ từ sau khi bơm đạt tốc độ ổn định, và giảm nhiệt môi chất xuống dưới 100°C trước khi dừng.

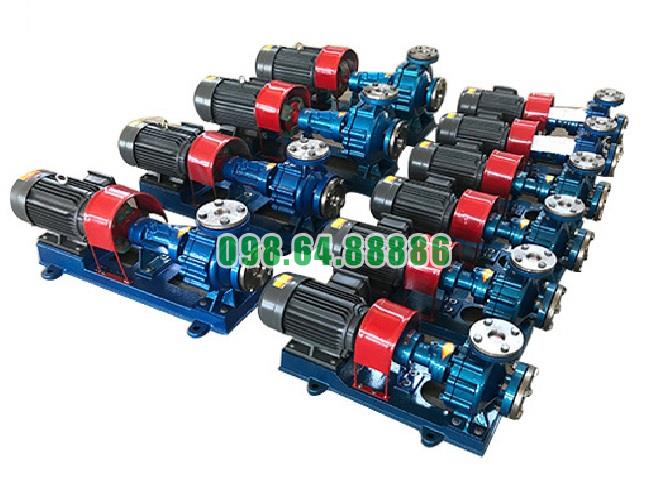

Bơm tuần hoàn dầu truyền nhiệt RY100-65-200A công suất 22 kW, cột áp 44 m, lưu lượng 94 m3/h
