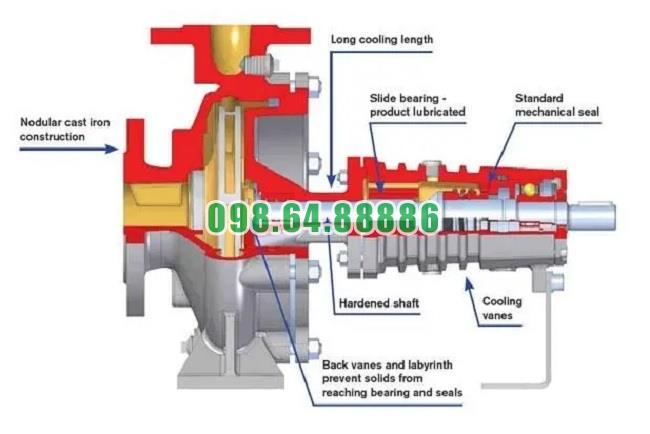

Bơm dầu truyền nhiệt RY65-40-250 có kết cấu bên trong tương đối gọn, tập trung vào khả năng vận chuyển dầu nóng ổn định ở nhiệt độ cao. Theo sơ đồ kết cấu của dòng RY, cụm bơm gồm thân bơm, bánh công tác, trục bơm, ổ bi, thân ổ trục, bộ làm kín và các chi tiết truyền động liên quan.
Thân bơm là bộ phận bao ngoài cụm thủy lực và trực tiếp chứa dòng dầu truyền nhiệt trong quá trình làm việc. Cửa hút được bố trí theo hướng trục, trong khi cửa xả đặt theo hướng tâm và hướng lên trên.
Với model RY65-40-250, ký hiệu 65 thể hiện đường kính danh nghĩa cửa hút 65 mm, còn 40 là đường kính danh nghĩa cửa xả 40 mm. Cách bố trí này tạo đường dẫn dòng phù hợp với nguyên lý làm việc của bơm ly tâm.
Nắp bơm nằm giữa thân bơm và cụm ổ trục, có nhiệm vụ liên kết các bộ phận bên trong thành một cụm hoàn chỉnh.
Đây cũng là khu vực bố trí buồng làm kín quanh trục. Khi tháo bơm để kiểm tra hoặc bảo dưỡng, nắp bơm được tháo cùng với cụm thân ổ trục và rôto ra khỏi thân bơm.
Bánh công tác là chi tiết quan trọng nhất trong cụm thủy lực của Bơm dầu truyền nhiệt RY65-40-250. Bộ phận này được lắp cố định trên trục bơm bằng đai ốc hãm.
Khi trục quay, bánh công tác truyền năng lượng cơ học cho dầu truyền nhiệt. Dầu đi vào tâm bánh công tác từ cửa hút, sau đó được đẩy ra phía ngoài nhờ chuyển động quay và tiếp tục đi tới cửa xả.
Số 250 trong ký hiệu RY65-40-250 thể hiện đường kính ngoài danh nghĩa của bánh công tác là 250 mm.
Trục bơm là bộ phận truyền mô-men từ động cơ tới bánh công tác. Một đầu trục liên kết với bánh công tác, đầu còn lại nối với động cơ thông qua khớp nối mềm.
Trục phải được đỡ và định vị chính xác để bánh công tác quay ổn định, hạn chế rung và tránh cọ xát với các chi tiết cố định bên trong bơm.
Đối với RY65-40-250 có tốc độ quay 2.900 vòng/phút, độ đồng tâm giữa trục bơm và trục động cơ có ảnh hưởng trực tiếp tới độ ổn định của toàn bộ cụm rôto.
Bên trong thân ổ trục của dòng RY bố trí hai bộ vòng bi. Hai ổ bi có nhiệm vụ đỡ trục, giữ đúng vị trí của rôto và tiếp nhận tải phát sinh khi bơm vận hành.
Ổ bi phía bánh công tác và ổ bi phía khớp nối được bố trí trong cùng cụm thân ổ trục nhưng có yêu cầu bôi trơn khác nhau.
Theo hướng dẫn của dòng RY, ổ bi phía bánh công tác sử dụng dầu tải nhiệt sạch làm dầu bôi trơn. Ổ bi phía khớp nối sử dụng mỡ bôi trơn theo chủng loại được nhà sản xuất quy định.
Thân ổ trục bao quanh và định vị hai ổ bi. Bộ phận này tạo kết cấu đỡ cho trục bơm, đồng thời cách phần truyền động với vùng thân bơm có nhiệt độ cao.
Trên cụm thân ổ trục còn có các chi tiết phục vụ việc châm dầu, dẫn dầu và kiểm soát bôi trơn. Đây là khu vực cần được kiểm tra thường xuyên vì tình trạng thiếu dầu hoặc mỡ có thể làm ổ bi tăng nhiệt và nhanh hư hỏng.
Trong sơ đồ kết cấu dòng RY có bố trí ống dẫn dầu tại khu vực thân ổ trục. Bộ phận này tham gia vào hệ thống bôi trơn của cụm ổ trục.
Việc duy trì đủ dầu bôi trơn giúp giảm ma sát tại các vị trí quay, hạn chế phát nhiệt và hỗ trợ ổ trục làm việc ổn định khi bơm vận hành liên tục.
Phớt dầu được bố trí tại khu vực trục đi qua cụm ổ trục. Chức năng chính là hạn chế dầu bôi trơn thoát ra ngoài và ngăn tạp chất xâm nhập vào vùng ổ bi.
Do Bơm dầu truyền nhiệt RY65-40-250 làm việc với môi chất nóng, phớt dầu phải phù hợp với điều kiện nhiệt độ của cụm bơm.
Bộ chèn làm kín, hay packing, được bố trí quanh trục tại khu vực nắp bơm. Đây là chi tiết trực tiếp hạn chế dầu truyền nhiệt rò rỉ theo khe hở giữa trục quay và phần cố định.
Dòng RY sử dụng kết cấu làm kín kết hợp giữa packing và phớt dầu cao su chịu nhiệt. Cách bố trí này tạo thành cụm làm kín quanh trục và hỗ trợ duy trì độ kín trong điều kiện bơm dầu nóng.
Khi mới vận hành, bộ chèn có thể xuất hiện rò rỉ nhẹ. Sau thời gian chạy rà, mức rò rỉ thường giảm dần.
Đai ốc bánh công tác được lắp ở đầu trục để cố định bánh công tác. Đây là chi tiết nhỏ nhưng có vai trò quan trọng trong việc giữ bánh công tác đúng vị trí khi trục quay ở tốc độ cao.
Trong quá trình tháo bơm, đai ốc này được tháo trước khi lấy bánh công tác khỏi trục.
Nắp chặn ổ trục nằm ở đầu cụm thân ổ trục, giúp giữ ổ bi và các chi tiết liên quan đúng vị trí.
Khi bảo dưỡng, nắp chặn được tháo sau khi xả dầu bôi trơn trong thân ổ trục. Sau đó mới có thể tiếp cận sâu hơn vào cụm trục và vòng bi.
Giá đỡ liên kết cụm thân bơm với phần ổ trục và bệ máy. Bộ phận này góp phần giữ ổn định vị trí của toàn bộ cụm rôto.
Kết cấu giá đỡ cũng hỗ trợ dòng RY sử dụng dạng đỡ một phía, giúp cụm bơm gọn và thuận tiện hơn khi cần tháo kiểm tra các chi tiết bên trong.
Khi Bơm dầu truyền nhiệt RY65-40-250 hoạt động, động cơ truyền mô-men qua khớp nối tới trục bơm. Trục làm bánh công tác quay, tạo dòng dầu từ cửa hút đi vào tâm bánh công tác và được đẩy ra cửa xả.
Trong suốt quá trình này, hai ổ bi giữ trục ổn định, thân ổ trục hỗ trợ định vị rôto, còn packing và phớt dầu thực hiện nhiệm vụ làm kín tại các khu vực có trục quay đi qua.
Các bộ phận này làm việc đồng thời và có quan hệ trực tiếp với nhau. Chỉ cần ổ bi bị mòn, trục lệch tâm hoặc bộ làm kín hư hỏng cũng có thể làm cụm bơm rung, nóng hoặc rò rỉ dầu.
Cấu tạo bên trong của Bơm dầu truyền nhiệt RY65-40-250 tập trung vào một cụm thủy lực gồm thân bơm và bánh công tác, kết hợp với cụm rôto gồm trục bơm, ổ bi và hệ thống làm kín.
Những bộ phận chính như thân bơm, nắp bơm, bánh công tác 250 mm, trục bơm, hai ổ bi, thân ổ trục, phớt dầu và bộ chèn làm kín tạo nên kết cấu đặc trưng của dòng RY. Thiết kế này hướng tới khả năng duy trì chuyển động ổn định của rôto, làm kín khu vực trục và bảo đảm bơm làm việc phù hợp với môi chất dầu truyền nhiệt ở nhiệt độ cao.

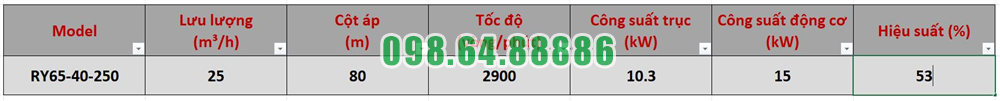

Bơm dầu truyền nhiệt RY65-40-250 có lưu lượng 25 m³/h, cột áp 80 m, tốc độ quay 2.900 vòng/phút và công suất động cơ 15 kW. Với đặc tính này, bơm phù hợp cho nhiều hệ thống tuần hoàn dầu nóng cần áp lực ổn định và làm việc liên tục. Khi được lựa chọn đúng với yêu cầu hệ thống, thiết bị có thể mang lại nhiều lợi ích kinh tế rõ rệt cho doanh nghiệp.
Một trong những lợi ích kinh tế quan trọng của Bơm dầu truyền nhiệt RY65-40-250 là giúp duy trì dòng dầu tải nhiệt ổn định trong hệ thống.
Khi lưu lượng tuần hoàn phù hợp, nhiệt lượng được truyền đều đến các thiết bị sử dụng nhiệt, hạn chế tình trạng thiếu nhiệt cục bộ hoặc phải kéo dài thời gian gia nhiệt. Điều này giúp hệ thống vận hành hiệu quả hơn và tránh tiêu tốn năng lượng không cần thiết.
RY65-40-250 được sử dụng chuyên cho nhiệm vụ tuần hoàn dầu truyền nhiệt. Khi bơm được lắp đặt đúng kỹ thuật, căn chỉnh đồng tâm tốt, đường ống được đỡ độc lập và hệ thống được mồi đầy trước khi chạy, nguy cơ rung động, nóng ổ bi và hư hỏng các bộ phận cơ khí sẽ giảm đáng kể.
Việc hạn chế sự cố giúp doanh nghiệp giảm chi phí sửa chữa đột xuất, thay thế linh kiện và nhân công bảo trì.
Trong các nhà máy sử dụng dầu tải nhiệt, bơm tuần hoàn là một thiết bị quan trọng. Nếu bơm gặp sự cố, quá trình cấp nhiệt có thể bị gián đoạn và ảnh hưởng trực tiếp đến sản xuất.
Lắp đặt Bơm dầu truyền nhiệt RY65-40-250 đúng với yêu cầu lưu lượng và cột áp giúp hệ thống vận hành ổn định hơn, từ đó giảm nguy cơ dừng máy ngoài kế hoạch.
Đây là lợi ích kinh tế đặc biệt quan trọng đối với những dây chuyền cần hoạt động liên tục.
RY65-40-250 sử dụng động cơ công suất 15 kW tại điểm làm việc 25 m³/h và cột áp 80 m.
Khi bơm được lựa chọn đúng với đặc tính đường ống, công suất động cơ được khai thác phù hợp với nhu cầu vận hành thực tế. Doanh nghiệp tránh được tình trạng lựa chọn bơm quá lớn gây lãng phí đầu tư hoặc lựa chọn bơm quá nhỏ khiến hệ thống không đạt lưu lượng và áp lực cần thiết.
Với cột áp 80 m, Bơm dầu truyền nhiệt RY65-40-250 có thể đáp ứng những hệ thống có trở lực tương đối lớn khi điều kiện thực tế phù hợp.
Điều này giúp doanh nghiệp hạn chế việc phải lắp thêm nhiều thiết bị hỗ trợ hoặc thay đổi hệ thống chỉ vì bơm không đủ khả năng tạo áp.
Lựa chọn đúng ngay từ đầu giúp giảm đáng kể chi phí cải tạo và nâng cấp về sau.
Chi phí sở hữu một hệ thống bơm không chỉ nằm ở giá mua ban đầu mà còn bao gồm chi phí bảo dưỡng, sửa chữa và thay thế trong suốt quá trình sử dụng.
Nếu RY65-40-250 được vận hành đúng quy trình, đặc biệt là gia nhiệt từ từ, duy trì đủ môi chất, bảo đảm lưu lượng tối thiểu và bôi trơn đúng yêu cầu, tuổi thọ của ổ bi, phớt làm kín và các chi tiết quay có thể được duy trì tốt hơn.
Thời gian sử dụng thiết bị dài hơn đồng nghĩa với việc doanh nghiệp giảm tần suất đầu tư thay thế bơm mới.
Một lợi ích kinh tế khác khi sử dụng Bơm dầu truyền nhiệt RY65-40-250 là doanh nghiệp có thể dựa vào thông số rõ ràng gồm lưu lượng 25 m³/h và cột áp 80 m để đối chiếu với yêu cầu của hệ thống.
Nếu điểm làm việc thực tế phù hợp với đặc tính của bơm, thiết bị sẽ vận hành ổn định hơn và tránh tình trạng phải khép van quá nhiều, chạy thiếu lưu lượng hoặc thường xuyên phải điều chỉnh hệ thống.
Điều này giúp giảm các chi phí phát sinh trong suốt quá trình sử dụng.
RY65-40-250 cần được kiểm tra định kỳ về độ rung, nhiệt độ ổ bi, tình trạng bôi trơn, độ chặt bu lông và áp suất cửa xả.
Việc thực hiện bảo dưỡng chủ động thường có chi phí thấp hơn nhiều so với sửa chữa sau khi thiết bị đã xảy ra hư hỏng nghiêm trọng.
Khi kết hợp một model phù hợp với chế độ bảo dưỡng đúng, doanh nghiệp có thể kiểm soát tốt hơn chi phí vận hành dài hạn.
Lợi ích kinh tế của Bơm dầu truyền nhiệt RY65-40-250 không chỉ nằm ở khả năng bơm dầu nóng mà còn nằm ở tính ổn định của toàn bộ hệ thống truyền nhiệt.
Một bơm được lựa chọn phù hợp giúp duy trì lưu lượng, bảo đảm tuần hoàn dầu và hỗ trợ các thiết bị sử dụng nhiệt hoạt động ổn định. Nhờ đó, doanh nghiệp có thể giảm thời gian dừng máy, hạn chế sửa chữa, kiểm soát chi phí bảo trì và khai thác hiệu quả hơn hệ thống gia nhiệt hiện có.
Những lợi ích kinh tế tuyệt vời khi lắp đặt Bơm dầu truyền nhiệt RY65-40-250 thể hiện rõ nhất ở khả năng giảm chi phí vận hành, hạn chế sự cố, giảm thời gian dừng dây chuyền, kéo dài tuổi thọ thiết bị và tránh các khoản đầu tư bổ sung không cần thiết.
Với thông số 25 m³/h, cột áp 80 m, tốc độ 2.900 vòng/phút và công suất 15 kW, RY65-40-250 là lựa chọn đáng cân nhắc cho những hệ thống tuần hoàn dầu tải nhiệt có yêu cầu phù hợp. Hiệu quả kinh tế cao nhất đạt được khi bơm được chọn đúng điểm làm việc, lắp đặt đúng kỹ thuật và bảo dưỡng định kỳ trong suốt quá trình sử dụng.

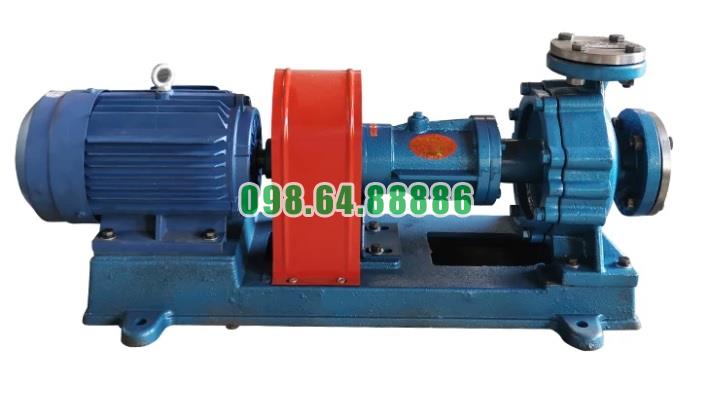

Bơm tuần hoàn dầu truyền nhiệt RY65-40-250 Lưu lượng 25 m3/h, cột áp 80 m, tốc độ 2900 vòng/phút, công suất 15 kW
