Bơm dầu truyền nhiệt RY80-50-250 sở hữu kết cấu tản nhiệt tự nhiên vượt trội là một trong những đặc điểm đáng chú ý của model này khi làm việc trong hệ thống tuần hoàn dầu nóng. Thay vì sử dụng phương pháp làm mát bằng nước truyền thống, dòng bơm RY áp dụng cơ chế tản nhiệt tự nhiên, giúp kết cấu thiết bị gọn hơn, đơn giản hơn và phù hợp với môi trường nhiệt độ cao.
RY80-50-250 có lưu lượng 60 m³/h, cột áp 72 m, tốc độ quay 2.900 vòng/phút và công suất động cơ 22 kW, đáp ứng nhu cầu tuần hoàn dầu tải nhiệt trong nhiều dây chuyền công nghiệp.
Điểm khác biệt quan trọng của bơm dầu truyền nhiệt RY80-50-250 nằm ở thiết kế tản nhiệt tự nhiên. Cơ chế này được phát triển để thay thế hệ thống làm mát bằng nước thường thấy trên một số loại bơm dầu nóng.
Nhờ không cần bố trí riêng đường nước làm mát, cụm bơm trở nên gọn hơn, giảm số lượng thiết bị và đường ống phụ trợ xung quanh. Đây là lợi thế rõ rệt đối với những hệ thống cần tối ưu không gian lắp đặt và đơn giản hóa quá trình vận hành.
Khi sử dụng bơm dầu truyền nhiệt RY80-50-250 sở hữu kết cấu tản nhiệt tự nhiên vượt trội, người vận hành không phải duy trì một mạch nước làm mát riêng cho bơm theo kiểu truyền thống.
Điều này giúp giảm các hạng mục liên quan đến cấp nước, đường ống nước và kiểm tra hệ thống làm mát. Đối với những dây chuyền hoạt động liên tục, việc giảm thiết bị phụ trợ cũng góp phần làm cho hệ thống đơn giản và thuận tiện hơn trong bảo dưỡng.

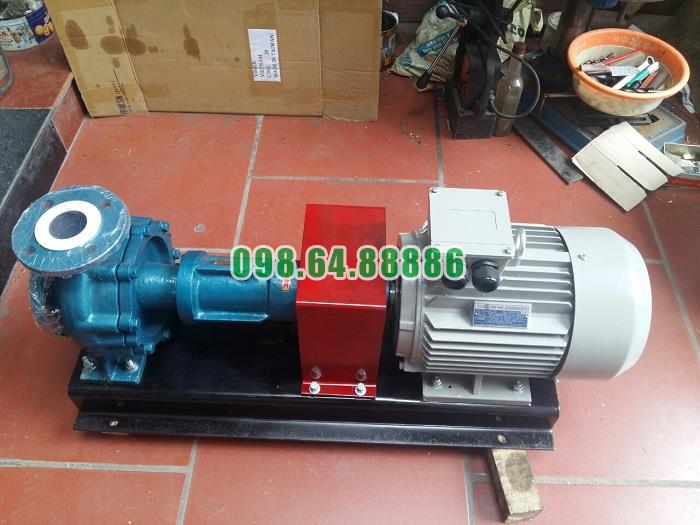

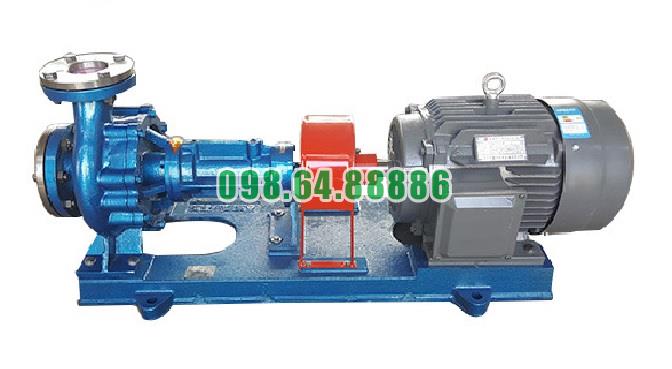

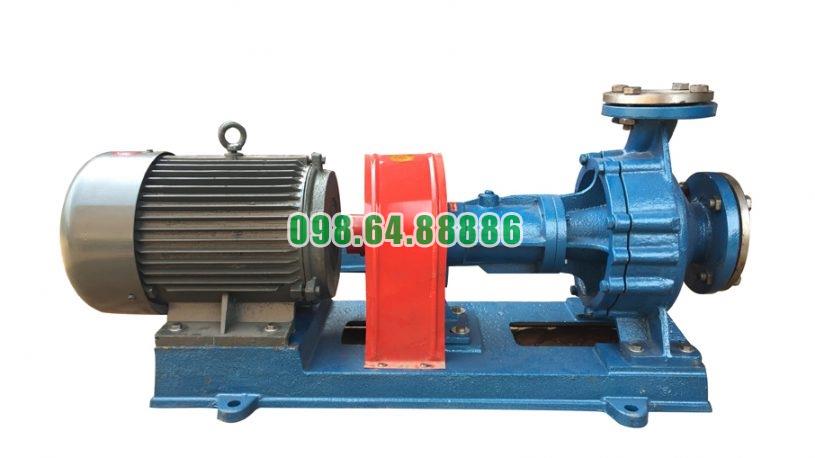

RY80-50-250 sử dụng kết cấu đỡ một phía, cửa hút bố trí theo hướng trục và cửa xả theo hướng tâm. Bơm và động cơ được lắp đồng tâm trên cùng bệ máy, truyền động qua khớp nối mềm.
Kết hợp với cơ chế tản nhiệt tự nhiên, cấu tạo này giúp cụm bơm có thiết kế tương đối gọn, phù hợp với các hệ thống dầu tải nhiệt cần bố trí thiết bị tập trung.
Bơm RY được thiết kế để vận chuyển chất lỏng nhiệt độ cao, đặc biệt là dầu tải nhiệt không chứa hạt rắn và có tính ăn mòn yếu. Vì vậy, khả năng kiểm soát ảnh hưởng của nhiệt lên các bộ phận cơ khí là yếu tố rất quan trọng.
Bơm dầu truyền nhiệt RY80-50-250 sở hữu kết cấu tản nhiệt tự nhiên vượt trội giúp giảm sự phức tạp của hệ thống làm mát nhưng vẫn hướng đến khả năng vận hành ổn định trong môi trường nhiệt độ cao.
Thân ổ trục chứa hai bộ vòng bi có nhiệm vụ đỡ và định vị rôto. Đây là khu vực cần được kiểm soát tốt về bôi trơn và nhiệt độ trong suốt quá trình vận hành.
Thiết kế tản nhiệt tự nhiên kết hợp với bố trí cụm ổ trục của dòng RY giúp thiết bị phù hợp hơn với điều kiện làm việc liên tục của hệ thống dầu nóng.
Do không sử dụng hệ thống làm mát bằng nước truyền thống, người vận hành có thể tập trung vào các hạng mục chính của bơm như ổ trục, khớp nối, bộ làm kín, dầu bôi trơn, độ rung và nhiệt độ làm việc.
Việc giảm bớt các bộ phận phụ trợ cũng giúp quá trình kiểm tra định kỳ trở nên đơn giản hơn.
Bên cạnh ưu điểm về kết cấu tản nhiệt tự nhiên, RY80-50-250 còn có bộ thông số phù hợp cho các hệ thống tuần hoàn dầu tải nhiệt có yêu cầu tương đối cao:
Lưu lượng: 60 m³/h
Cột áp: 72 m
Tốc độ quay: 2.900 vòng/phút
Công suất động cơ: 22 kW
Với lưu lượng 60 m³/h và cột áp 72 m, bơm có khả năng tạo dòng tuần hoàn dầu qua đường ống và các thiết bị trao đổi nhiệt trong hệ thống, trong khi tốc độ 2.900 vòng/phút giúp duy trì khả năng làm việc theo đặc tính thiết kế của bơm.
Kết cấu tản nhiệt tự nhiên không có nghĩa là có thể bỏ qua việc kiểm soát nhiệt độ. Khi vận chuyển dầu nóng, bơm vẫn cần được gia nhiệt sơ bộ từ từ trước khi khởi động chính thức.
Ổ trục phải được bôi trơn đầy đủ, đồng thời cần thường xuyên theo dõi nhiệt độ ổ bi, độ rung và tiếng ồn. Việc căn chỉnh đồng tâm giữa bơm và động cơ cũng rất quan trọng, bởi sai lệch đồng tâm có thể làm tăng ma sát, rung động và nhiệt phát sinh trong quá trình vận hành.
Như vậy, hiệu quả của kết cấu tản nhiệt tự nhiên trên RY80-50-250 sẽ được phát huy tốt nhất khi bơm được lắp đặt, bôi trơn và vận hành đúng yêu cầu kỹ thuật.
Bơm dầu truyền nhiệt RY80-50-250 sở hữu kết cấu tản nhiệt tự nhiên vượt trội nhờ thiết kế không phụ thuộc vào phương pháp làm mát bằng nước truyền thống. Cơ chế này giúp cụm bơm gọn hơn, giảm thiết bị phụ trợ, đơn giản hóa quá trình vận hành và thuận tiện hơn trong công tác bảo dưỡng.
Với lưu lượng 60 m³/h, cột áp 72 m, tốc độ 2.900 vòng/phút và công suất 22 kW, RY80-50-250 là model phù hợp cho các hệ thống tuần hoàn dầu tải nhiệt cần khả năng làm việc ổn định trong môi trường nhiệt độ cao. Chính kết cấu tản nhiệt tự nhiên là một trong những ưu điểm nổi bật giúp bơm dầu truyền nhiệt RY80-50-250 thích hợp với các dây chuyền gia nhiệt công nghiệp
Động cơ 22kW truyền động cho Bơm dầu truyền nhiệt RY80-50-250 theo phương thức truyền động cơ khí trực tiếp qua khớp nối mềm. Động cơ và bơm được lắp đồng tâm trên cùng một bệ máy, nhờ đó mô-men quay từ trục động cơ được truyền sang trục bơm, làm bánh công tác quay và tạo dòng tuần hoàn dầu tải nhiệt.
Ở điểm làm việc 60 m³/h, cột áp 72 m, tốc độ 2.900 vòng/phút, RY80-50-250 sử dụng động cơ công suất 22kW. Theo bảng thông số của model này, công suất yêu cầu trên trục bơm tại điểm làm việc trên là khoảng 19,6kW, vì vậy động cơ 22kW đáp ứng công suất cần thiết để dẫn động bơm.
Quá trình truyền động của RY80-50-250 có thể hiểu theo chuỗi:
Động cơ 22kW → trục động cơ → khớp nối mềm → trục bơm → bánh công tác.
Khi động cơ được cấp điện, trục động cơ quay ở tốc độ gần 2.900 vòng/phút. Chuyển động quay này được truyền qua khớp nối sang trục bơm. Trục bơm tiếp tục dẫn động bánh công tác nằm bên trong thân bơm.
Khi bánh công tác quay, dầu tải nhiệt được hút vào theo hướng trục, sau đó được bánh công tác gia tốc và đẩy ra cửa xả theo hướng hướng tâm. Như vậy, động cơ 22kW chính là nguồn tạo cơ năng để bơm duy trì lưu lượng và cột áp yêu cầu.
RY80-50-250 không truyền động bằng dây đai mà sử dụng khớp nối mềm kiểu ba chấu giữa động cơ và bơm.
Khớp nối có nhiệm vụ truyền chuyển động quay từ trục động cơ sang trục bơm, đồng thời tạo ra một mức linh hoạt nhất định giữa hai cụm trục. Đây là kết cấu phù hợp với cụm bơm – động cơ được lắp cố định trên cùng bệ máy.
Trong quá trình vận hành, tình trạng của khớp nối ảnh hưởng trực tiếp đến khả năng truyền công suất. Nếu khớp nối bị mòn, lỏng hoặc lắp không đúng, bơm có thể xuất hiện rung động và tiếng ồn bất thường.
Tại điểm làm việc 60 m³/h và 72 m, bảng thông số của RY80-50-250 cho biết công suất trên trục bơm khoảng 19,6kW, trong khi công suất động cơ là 22kW.
Như vậy, động cơ không được lựa chọn đúng bằng 19,6kW mà có công suất danh định cao hơn yêu cầu trên trục bơm.
Chênh lệch giữa hai giá trị khoảng 2,4kW. Phần chênh lệch này giúp động cơ có khả năng đáp ứng yêu cầu truyền động tại điểm làm việc quy định mà không phải vận hành đúng sát công suất danh định trong điều kiện tiêu chuẩn của bảng thông số.
Điểm cần lưu ý là 22kW là công suất động cơ, còn 19,6kW là công suất trục bơm tại điểm 60 m³/h – 72 m. Hai thông số này không nên hiểu là giống nhau.
Do động cơ và bơm được nối trực tiếp bằng khớp nối mềm, tốc độ quay của trục động cơ được truyền trực tiếp sang trục bơm.
Khi hệ thống hoạt động đúng thiết kế, trục bơm quay ở khoảng 2.900 vòng/phút. Bánh công tác được cố định trên trục nên cũng quay theo trục bơm với tốc độ tương ứng.
Đây là yếu tố quan trọng bởi đặc tính 60 m³/h và cột áp 72 m của RY80-50-250 được xác định tại tốc độ khoảng 2.900 vòng/phút. Nếu tốc độ thực tế thấp hơn đáng kể, lưu lượng và cột áp bơm cũng có thể không đạt giá trị thiết kế.
Ngoài tốc độ, chiều quay cũng đặc biệt quan trọng.
Theo kết cấu dòng RY, khi quan sát từ phía khớp nối, trục bơm phải quay theo chiều kim đồng hồ.
Nếu đấu điện khiến động cơ quay ngược chiều, bánh công tác cũng quay sai hướng và bơm sẽ không tạo được lưu lượng, cột áp đúng yêu cầu. Vì vậy, kiểm tra chiều quay của động cơ là bước bắt buộc trước khi đưa RY80-50-250 vào vận hành chính thức.
Để động cơ 22kW truyền động cho Bơm dầu truyền nhiệt RY80-50-250 ổn định, trục động cơ và trục bơm phải được căn chỉnh đồng tâm.
Theo yêu cầu lắp đặt của dòng RY, sai lệch đo tại vành ngoài khớp nối không được vượt quá 0,1 mm, còn khe hở giữa hai đầu trục khoảng 2–3 mm.
Nếu hai trục lệch tâm, lực truyền qua khớp nối không còn ổn định. Khi đó có thể xuất hiện rung mạnh, tăng tải lên ổ bi, tăng ma sát của rôto và làm cụm truyền động nóng hơn bình thường.
Do đó, một động cơ đủ công suất 22kW vẫn không thể giúp bơm vận hành tốt nếu khớp nối và hai trục không được căn chỉnh chính xác.
Khớp nối nằm giữa động cơ và bơm không đơn thuần chỉ làm nhiệm vụ kết nối hai trục. Đây còn là bộ phận trung gian trong toàn bộ chuỗi truyền công suất.
Khi động cơ tăng tốc đến tốc độ làm việc, khớp nối truyền chuyển động sang trục bơm tương đối êm. Với một cụm bơm dầu nóng vận hành liên tục, việc kiểm tra khớp nối, bu lông cố định và độ đồng tâm có ý nghĩa lớn đối với độ ổn định của hệ truyền động.
Nếu phát hiện rung, tiếng va đập hoặc nhiệt độ ổ bi tăng bất thường, cần kiểm tra cả động cơ, khớp nối và độ đồng tâm của hai trục thay vì chỉ kiểm tra riêng phần thủy lực của bơm.
Động cơ 22kW truyền động cho Bơm dầu truyền nhiệt RY80-50-250 bằng cách truyền chuyển động quay trực tiếp từ trục động cơ qua khớp nối mềm kiểu ba chấu tới trục bơm, sau đó làm bánh công tác quay.
Tại điểm làm việc 60 m³/h, cột áp 72 m và tốc độ 2.900 vòng/phút, công suất trục của bơm khoảng 19,6kW, trong khi động cơ được trang bị công suất 22kW. Đây là nguồn công suất cơ khí để RY80-50-250 tạo và duy trì dòng tuần hoàn dầu tải nhiệt.
Muốn động cơ 22kW truyền động hiệu quả, ba yếu tố cần được bảo đảm là đúng chiều quay, đúng tốc độ và căn chỉnh đồng tâm chính xác giữa trục động cơ với trục bơm. Đây chính là nền tảng để RY80-50-250 đạt đúng điểm làm việc thiết kế và vận hành ổn định lâu dài
Bơm tuần hoàn dầu nóng RY80-50-250 công suất 22 kW, lưu lượng 60 m3/h, cột áp 72 m
