Phớt chèn làm kín ở Bơm dầu truyền nhiệt RY80-50-200A được bố trí tại khu vực trục bơm đi xuyên qua nắp bơm. Đây là vị trí cần kiểm soát rò rỉ vì một bên là khoang chứa dầu truyền nhiệt, còn trục bơm phải quay liên tục trong quá trình làm việc.
Theo kết cấu của dòng RY, cụm làm kín sử dụng bộ chèn làm kín kết hợp với phớt dầu cao su chịu nhiệt. Thiết kế này tạo thành một vùng làm kín nhiều lớp quanh trục, giúp hạn chế dầu nóng thoát ra ngoài theo khe hở giữa trục và phần cố định của bơm.
Bộ chèn làm kín được đặt trong buồng làm kín trên nắp bơm. Vật liệu chèn được bố trí bao quanh trục và được ép giữ trong khoang làm kín để tạo độ kín cần thiết.
Khi trục quay, bề mặt chèn tiếp xúc với vùng trục làm việc và tạo lực cản đối với dòng dầu có xu hướng rò rỉ ra ngoài. Mức ép của bộ chèn cần phù hợp để vừa duy trì khả năng làm kín, vừa không tạo ma sát quá lớn lên trục.
Bên cạnh bộ chèn, Bơm dầu truyền nhiệt RY80-50-200A còn sử dụng phớt dầu cao su chịu nhiệt trong cụm làm kín. Phớt dầu đóng vai trò hỗ trợ ngăn môi chất và dầu bôi trơn thoát qua khu vực trục.
Việc kết hợp phớt dầu với chèn làm kín giúp tăng khả năng kiểm soát rò rỉ, đặc biệt trong điều kiện bơm làm việc với dầu truyền nhiệt có nhiệt độ cao.
Cụm chèn làm kín được lắp tại nắp bơm, ngay phía sau bánh công tác và trước cụm ổ trục. Cách bố trí này giúp bộ làm kín nằm giữa vùng chứa môi chất nóng và phần ổ trục phía sau.
Vị trí này yêu cầu độ đồng tâm của trục phải tốt. Nếu trục bị lệch, rung hoặc có độ đảo lớn, bộ chèn và phớt dầu có thể bị mài mòn không đều, làm tăng rò rỉ trong quá trình vận hành.
Khi Bơm dầu truyền nhiệt RY80-50-200A mới đưa vào sử dụng, cụm chèn có thể xuất hiện lượng rò rỉ nhẹ. Sau thời gian chạy rà, các bề mặt tiếp xúc ổn định hơn và lượng rò rỉ có thể giảm dần.
Thiết kế chèn làm kín vì vậy không chỉ phụ thuộc vào bản thân vật liệu chèn mà còn liên quan trực tiếp đến tình trạng trục, độ rung, nhiệt độ và chất lượng lắp ráp của cụm bơm.
Để cụm phớt chèn của Bơm dầu truyền nhiệt RY80-50-200A làm việc ổn định, buồng làm kín cần được lắp đúng vị trí, trục phải quay đồng tâm và không có hiện tượng cọ xát bất thường.
Bộ chèn không nên bị siết quá chặt vì có thể làm tăng ma sát, sinh nhiệt và gây mòn trục. Ngược lại, nếu lực ép quá nhỏ, khả năng hạn chế rò rỉ sẽ giảm.
Phớt chèn làm kín ở Bơm dầu truyền nhiệt RY80-50-200A có thiết kế kết hợp giữa bộ chèn làm kín và phớt dầu cao su chịu nhiệt, được bố trí tại vị trí trục đi qua nắp bơm. Cụm này có nhiệm vụ hạn chế dầu truyền nhiệt rò rỉ ra ngoài và tạo vùng ngăn cách giữa phần thủy lực của bơm với cụm ổ trục.
Hiệu quả làm kín phụ thuộc nhiều vào độ đồng tâm của trục, tình trạng bề mặt tiếp xúc và mức ép của bộ chèn. Vì vậy, đây là một trong những chi tiết cần được kiểm tra kỹ trong quá trình lắp ráp và bảo dưỡng Bơm dầu truyền nhiệt RY80-50-200A.
Quy trình luân chuyển dầu tải nhiệt nóng của Bơm dầu truyền nhiệt RY80-50-200A được thực hiện liên tục từ cửa hút, qua bánh công tác, tới cửa xả và đi vào hệ thống sử dụng nhiệt. Bơm có nhiệm vụ duy trì dòng dầu tuần hoàn ổn định để nhiệt lượng được vận chuyển liên tục giữa thiết bị gia nhiệt và thiết bị tiêu thụ nhiệt.

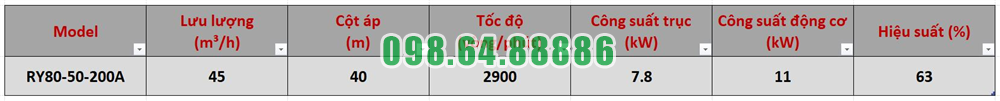

Với lưu lượng 45 m³/h, cột áp 40 m, tốc độ quay 2.900 vòng/phút và công suất động cơ 11 kW, RY80-50-200A tạo năng lượng cần thiết để dầu tải nhiệt nóng vượt qua trở lực của hệ thống và tiếp tục vòng tuần hoàn.
Quá trình luân chuyển bắt đầu khi dầu tải nhiệt từ đường ống hồi đi tới cửa hút của Bơm dầu truyền nhiệt RY80-50-200A.
Cửa hút của dòng bơm RY được bố trí theo hướng trục, giúp dầu đi trực tiếp vào khu vực trung tâm của bánh công tác. Khi bơm vận hành ổn định, dầu phải được cấp liên tục và đường hút cần luôn thông thoáng.
Dòng dầu đi vào bơm không chỉ để được vận chuyển tiếp mà còn là môi chất trực tiếp nhận năng lượng từ bánh công tác.
Sau khi qua cửa hút, dầu tải nhiệt nóng đi tới vùng tâm của bánh công tác.
Bánh công tác được nối với trục bơm và quay theo động cơ. Khi trục quay ở tốc độ 2.900 vòng/phút, các cánh bánh công tác tác động trực tiếp lên dòng dầu.
Dầu từ trạng thái đi vào theo hướng trục bắt đầu được cuốn theo chuyển động quay của bánh công tác và chuyển dần ra phía ngoài.
Đây là giai đoạn quan trọng nhất trong quy trình luân chuyển dầu tải nhiệt nóng của Bơm dầu truyền nhiệt RY80-50-200A.
Khi bánh công tác quay, dầu được đưa từ tâm ra phía chu vi dưới tác dụng của chuyển động ly tâm. Trong quá trình này, cơ năng từ động cơ được truyền qua trục và bánh công tác sang dòng dầu.
Dầu vì vậy tăng vận tốc và nhận thêm năng lượng để tiếp tục di chuyển trong hệ thống.
Việc dầu liên tục rời khỏi khu vực tâm bánh công tác đồng thời tạo điều kiện để lượng dầu mới từ đường hút tiếp tục đi vào bơm. Nhờ đó, dòng dầu không bị gián đoạn.
Sau khi rời mép ngoài bánh công tác, dầu đi vào phần dẫn dòng của thân bơm.
Tại đây, một phần năng lượng vận tốc của dầu được chuyển thành áp suất. Dầu sau đó được tập trung và dẫn về cửa xả của bơm.
RY80-50-200A làm việc với cột áp 40 m, giúp dòng dầu có đủ năng lượng để thắng trở lực của đường ống, van và các thiết bị nằm trên vòng tuần hoàn dầu tải nhiệt.
Dầu được đẩy khỏi bơm với lưu lượng làm việc 45 m³/h và tiếp tục đi về phía thiết bị cần cấp nhiệt.
Sau khi rời cửa xả của Bơm dầu truyền nhiệt RY80-50-200A, dầu nóng được dẫn theo đường ống tới các thiết bị sử dụng nhiệt trong dây chuyền.
Tại đây, dầu truyền một phần nhiệt lượng của mình cho thiết bị hoặc quá trình công nghệ cần gia nhiệt.
Nhiệt độ dầu sau khi trao đổi nhiệt thường giảm xuống so với trước khi đi vào thiết bị. Tuy nhiên, dầu không bị loại khỏi hệ thống mà tiếp tục được dẫn về vòng tuần hoàn.
Đây là đặc điểm quan trọng của hệ thống dầu tải nhiệt: cùng một lượng dầu được lưu chuyển tuần hoàn nhiều lần để vận chuyển nhiệt liên tục.
Sau khi hoàn thành quá trình truyền nhiệt, dầu đi theo đường ống hồi trở về phía hút của Bơm dầu truyền nhiệt RY80-50-200A.
Dầu lại đi vào tâm bánh công tác, tiếp tục nhận năng lượng và được đẩy đi trong một chu trình mới.
Toàn bộ quá trình có thể mô tả ngắn gọn như sau:
Dầu hồi về cửa hút → đi vào tâm bánh công tác → nhận năng lượng → đi ra cửa xả → tới thiết bị sử dụng nhiệt → trao đổi nhiệt → quay trở lại cửa hút.
Chu trình này được lặp lại liên tục khi hệ thống vận hành.
Bơm RY80-50-200A không trực tiếp tạo ra nhiệt. Nhiệm vụ chính của bơm là tạo và duy trì dòng tuần hoàn của dầu tải nhiệt.
Động cơ 11 kW cung cấp cơ năng để bánh công tác quay với tốc độ 2.900 vòng/phút. Bánh công tác sau đó truyền năng lượng cho dầu để duy trì lưu lượng 45 m³/h và cột áp 40 m tại điểm làm việc.
Nhờ đó, dầu nóng có thể liên tục di chuyển giữa thiết bị gia nhiệt và khu vực sử dụng nhiệt thay vì đứng yên trong đường ống.
Để quá trình luân chuyển diễn ra ổn định, thân bơm phải có đầy đủ môi chất trước khi khởi động. Không khí cần được loại bỏ để bánh công tác có thể truyền năng lượng trực tiếp cho dầu.
Khi vận chuyển dầu nóng, bơm cần được gia nhiệt sơ bộ. Nhiệt độ thân bơm phải tăng từ từ để hạn chế chênh lệch nhiệt độ quá lớn giữa dầu nóng và các bộ phận của bơm.
Trong quá trình vận hành, dòng dầu cũng phải được duy trì liên tục. Không nên để bơm làm việc với lưu lượng quá thấp vì sẽ ảnh hưởng đến điều kiện tuần hoàn và độ ổn định của thiết bị.
Quy trình luân chuyển dầu tải nhiệt nóng của Bơm dầu truyền nhiệt RY80-50-200A diễn ra theo một vòng tuần hoàn liên tục: dầu đi vào cửa hút, tới tâm bánh công tác, nhận năng lượng từ bánh công tác, được đẩy qua cửa xả, đi tới thiết bị sử dụng nhiệt và sau đó quay trở lại bơm.
Với lưu lượng 45 m³/h, cột áp 40 m, tốc độ 2.900 vòng/phút và động cơ 11 kW, RY80-50-200A đóng vai trò duy trì dòng dầu nóng ổn định trong toàn bộ hệ thống. Cốt lõi của quy trình là giữ cho dầu luôn được lưu chuyển liên tục từ bơm đến thiết bị trao đổi nhiệt và quay trở lại bơm để bắt đầu chu trình mới.

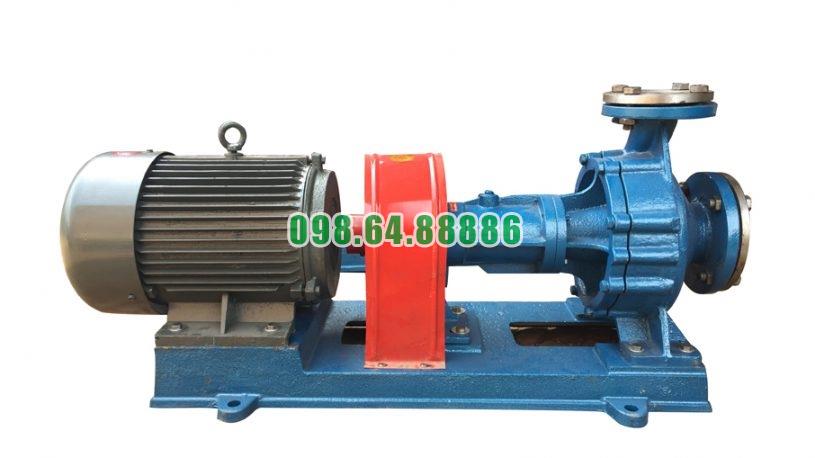

Bơm tuần hoàn dầu truyền nhiệt RY80-50-200A cột áp 40 m, lưu lượng 45 m3/h, công suất 11 kW
